Name: A montagem da superfície do núcleo do fio da precisão do UL 248-14 da cruz de SinglFuse SF-2410FP100W-2 dos Bourns funde SEF 1.0A 2410 rapidamente de atuação
Brand: Aolittel Technology Co.,Ltd
SKU: SEF1100
Price: 0.04 USD
Availability: InStock

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Categoria de produtos: Fusível de superfície da montagem

Fabricante: Aolittel

ROHS: - Sim, sim.

Tipo de fusível: Sopro rápido

Classificação atual: 1A (0.2-7A)

C.A. da avaliação da tensão: 250 VAC

C.C. da avaliação da tensão: 125 VDC

Tamanho/grupo do fusível: 2410 (métrica 6125)

Temperatura mínima de funcionamento: -55C

Temperatura máxima de funcionamento: +125C

Embalagem: Tela no rolo

Resistência fria nominal: 0,044 ohms

Quantidade em embalagem de fábrica: 1000

Avaliação da interrupção: 100 A em 250 VAC, 50 A em 125 VDC, 300 A em 32 VDC

Destacar:

Fusível de superfície da microplaqueta da montagem

fusível térmico da montagem de superfície

Informação básica

Lugar de origem: China

Marca: AO LITTEL

Certificação: UL

Número do modelo: SEF1100

Condições de Pagamento e Envio

Detalhes da embalagem: Fita no carretel, 1.000 PCes no carretel de 7 polegadas do diâmetro, fita larga de 12mm, padrão 481

Tempo de entrega: 70-10 dias úteis

Termos de pagamento: T / T, Western Union

Habilidade da fonte: 100.000 partes pela semana

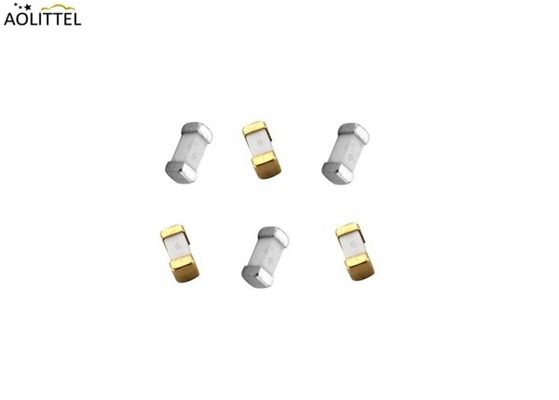

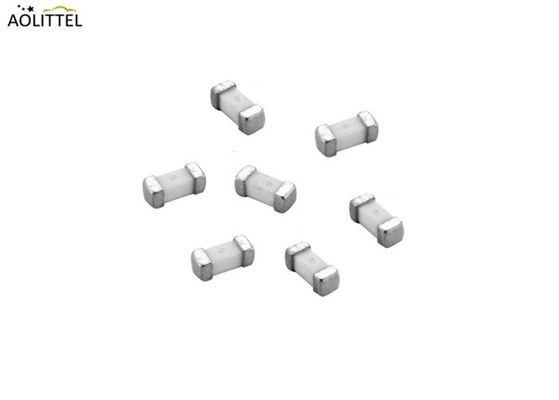

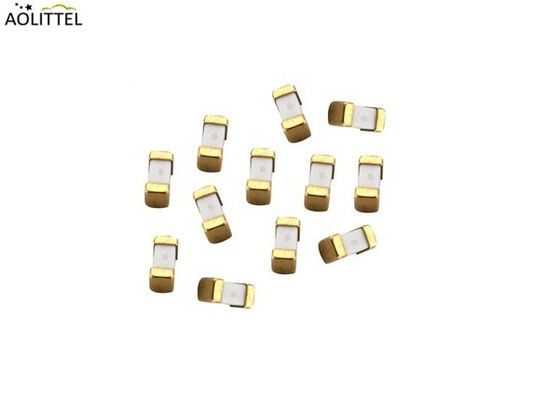

Galeria

A montagem da superfície do núcleo do fio da precisão do UL 248-14 da cruz de SinglFuse SF-2410FP100W-2 dos Bourns funde SEF 1.0A 2410 rapidamente de atuação

Descrição de produto

Bourns SingleFuse SF-2410FP100W-2 Cross UL 248-14 Precision Wire Core Surface Mount Fuses SEF 1.0A Ação rápida 2410

Aplicação

Televisores LCD/LED
Produtos brancos
Servidores de PC

Monitores LCD
Conversores de corrente contínua
Inversores de corrente contínua
Notebooks / ultrabooks
Sistemas de telecomunicações
Carregadores

- Não, não, não. Descarregar- Não.

Características

Dispositivos de proteção contra a sobrecorrência
6125 (EIA 2410)
Precisão de acção rápida
Lista UL 248-14
Compatível com a RoHS* e livre de halogênio
Projeto SMD de núcleo de fio
Embalagens para montagem automatizada

Dimensão

A montagem da superfície do núcleo do fio da precisão do UL 248-14 da cruz de SinglFuse SF-2410FP100W-2 dos Bourns funde SEF 1.0A 2410 rapidamente de atuação 1

Numeração das peças

Catálogo - Não, não.	Ampère Classificação	Voltagem Classificação	Quebrar Capacidade	Frio nominal Resistência (Ohms)	Eu...²Fusão Integral ((A)².S)	Agência Autorizações
Catálogo - Não, não.	Ampère Classificação	Voltagem Classificação	Quebrar Capacidade	Frio nominal Resistência (Ohms)	Eu...²Fusão Integral ((A)².S)	UL (em inglês)	CUL
SEF0200	200 mA	250 VAC	50A@300VAC 50A@250VAC 200A@125VAC	0.960	0.148	●	●
SEF0250	250 mA			0.860	0.145	●	●
SEF0300	300 mA			0.620	0.162	●	●
SEF0315	315 mA			0.550	0.189	●	●
SEF0375	375 mA			0.470	0.200	●	●
SEF0400	400 mA			0.380	0.238	●	●
SEF0500	500 mA			0.320	0.275	●	●
SEF0600	600 mA			0.285	0.470	●	●
SEF0630	630 mA			0.256	0.566	●	●
SEF0700	700 mA			0.208	0.805	●	●
SEF0750	750 mA			0.175	1.240	●	●
SEF0800	800 mA			0.155	1.880	●	●
SEF1100	1A			0.148	3.500	●	●
SEF1125	1.25A			0.102	4.760	●	●
SEF1150	1.5A			0.085	6.305	●	●
SEF1200	2A			0.044	8.950	●	●
SEF1250	2.5A			0.043	16.025	●	●
SEF1300	3A			0.033	21.560	●	●
SEF1315	3.15A			0.029	22.750	●	●
SEF1350	3.5A			0.027	27.050	●	●
SEF1400	4A			0.025	31.808	●	●
SEF1500	5A			0.019	40.250	●	●
SEF1600	6A			0.018	67.245	●	●
SEF1630	6.3A			0.017	73.550	●	●
SEF1700	7A			0.015	76.280	●	●

Características ambientais

Temperatura de funcionamento	-55 °C a +125 °C
Condições de armazenagem Temperatura	+5 °C a +35 °C
Humidade	40 a 75%
Período de validade	2 anos a contar da data de fabrico
Nível de sensibilidade à umidade	1
Classificação ESD (HBM)	Classe 6

Times Performances

Percentagem de Ampère(em)	Tempo de sopro
100% * Em	4 horas Min
200% * Em	120 segundos Max.
1000% * Em	10 ms Min

Curvas médias de corrente temporal

A montagem da superfície do núcleo do fio da precisão do UL 248-14 da cruz de SinglFuse SF-2410FP100W-2 dos Bourns funde SEF 1.0A 2410 rapidamente de atuação 2

Teste de fiabilidade

- Não, não.	Teste	Requisito	Condição de ensaio	Referência de ensaio
1	Refluxo e dobra	Mudança da DCR ≤ 20 % (≤ 10 % para ≤ 1 A) Sem danos mecânicos	3 refluxos a 245 °C seguidos de um Curvatura de 2 mm	Referência ao STP documento
2	Soldabilidade	Cobertura mínima de 90%	Um mergulho a 245 °C durante 5 segundos	O número de unidades de produção é: Método 208
3	Calor de solda resistência	Mudança da DCR ≤ 20 % (≤ 10 % para ≤ 1 A) Cobertura de solda nova ≤ 75%	Um mergulho a 260 °C durante 10 segundos	O número de unidades de produção é: Método 210
4	Resistência à umidade	Mudança de DCR ≤ ±15 % Não há corrosão excessiva	10 ciclos	O número de unidades de produção é: Método 106
5	Spray de sal	Mudança da DCR ≤ ± 10% Nenhuma corrosão excessiva	Exposição durante 48 horas, solução salina a 5%	O número de unidades de produção é: Método 101
6	Vibrações mecânicas	Mudança da DCR ≤ ± 10% Sem danos mecânicos	0.4 polegadas D.A. ou 30 G entre 5-3000 Hz	O número de unidades de produção é: Método 204
7	Choque mecânico	Mudança da DCR ≤ ± 10% Sem danos mecânicos	1500 G, 0,5 ms, choques semisíntese	O número de unidades de produção é: Método 213
8	Choque térmico	Mudança da DCR ≤ ± 10% Sem danos mecânicos	100 ciclos entre -65 °C e +125 °C	O número de unidades de produção é: Método 107
9	A vida	Nenhum abre eléctrico durante o ensaio A variação da queda de tensão deve ser menor inferior a ± 20% do valor inicial	80 % de corrente nominal (75 % para fusíveis < 1 A) durante 2000 horas à temperatura ambiente +25 °C	Referência ao STP documento

* Directiva RoHS 2002/95/CE de 27 de Janeiro de 2003, incluindo o anexo e RoHS Reformulação 2011/65/UE de 8 de Junho de 2011.
** Bourns considera que um produto é "livre de halogénio" se a) o teor de Bromo (Br) for igual ou inferior a 900 ppm;
b) O teor de cloro (Cl) é igual ou inferior a 900 ppm e c) O teor total de bromo (Br) e de cloro (Cl) é igual ou inferior a 1500 ppm.
As especificações estão sujeitas a alterações sem aviso prévio.
As características e parâmetros do dispositivo nesta ficha de dados podem variar e variam em diferentes aplicações e o desempenho real do dispositivo pode variar ao longo do tempo.Os utilizadores devem verificar o desempenho real do dispositivo nas suas aplicações específicas..

Curva de derrame térmico de corrente nominal

A montagem da superfície do núcleo do fio da precisão do UL 248-14 da cruz de SinglFuse SF-2410FP100W-2 dos Bourns funde SEF 1.0A 2410 rapidamente de atuação 3

Recomendações para o refluxo da solda

A montagem da superfície do núcleo do fio da precisão do UL 248-14 da cruz de SinglFuse SF-2410FP100W-2 dos Bourns funde SEF 1.0A 2410 rapidamente de atuação 4

Condição de refluxo		Montagem livre de Pb
Taxa média de aceleração (Ts ((max) a Tp)		5°C/segundo no máximo.
Preaquecer	Temperatura Min (Ts(min))	150°C
	Temperatura máxima (Ts(max))	200°C
	Tempo (min a máximo) (s)	60 a 120 segundos
Refluxo	Temperatura (T)_L)	220°C
	Tempo máximo (t)_L)	60 segundos
Temperatura máxima ((Tp)		260°C máximo
Taxa de desaceleração		5°C/segundo no máximo
Tempo de 25°C até à temperatura máxima (Tp)		8 minutos no máximo

Perfil de temperatura recomendado para a solda por ondas

A montagem da superfície do núcleo do fio da precisão do UL 248-14 da cruz de SinglFuse SF-2410FP100W-2 dos Bourns funde SEF 1.0A 2410 rapidamente de atuação 5

A solda por ondas é adequada para modelos de tamanho 2410.

Embalagem

1,000 peças em 7 polegadas de diâmetro. bobina, fita de 12 mm de largura, EIA Standard 481

etiqueta:
