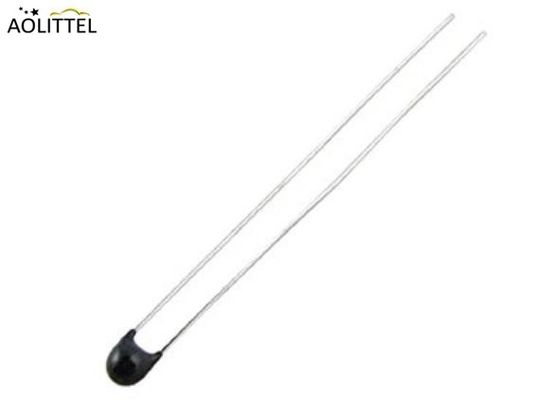

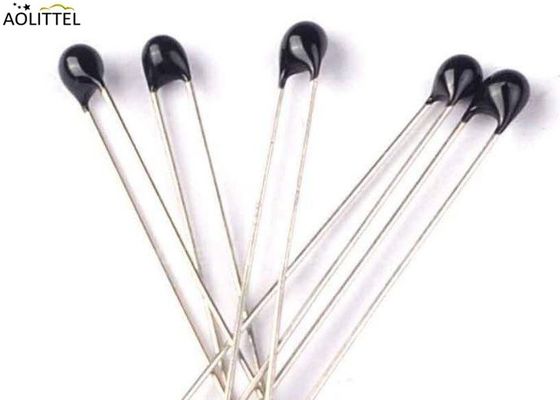

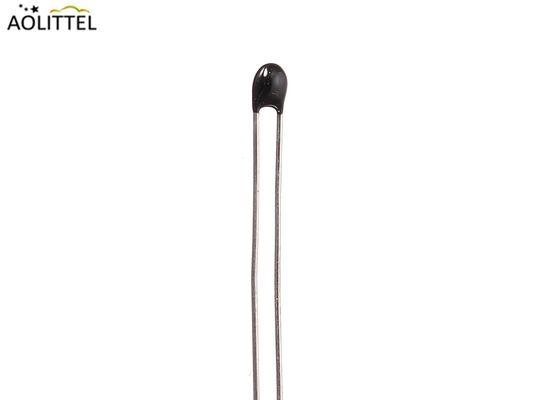

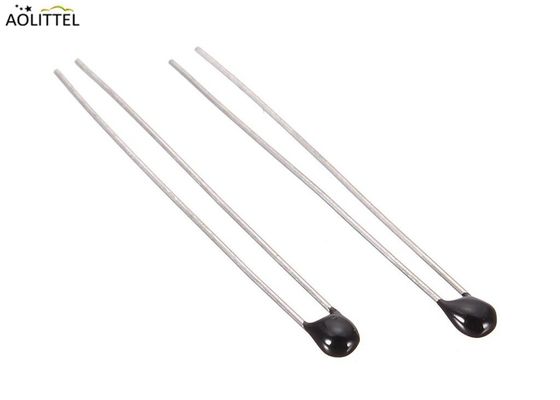

Termistor NTC de precisão universal em forma de pérola revestido com resina epoxi MF52A1 103F3950F 10KOhm Para medição de temperatura
Descrição
Ao litel MF52 série NTC termistor é de pequeno tamanho, resina etoxilina revestida com alta precisão e rápida reação. MF52 termistores estão disponíveis com 5 estilos de chumbo em comprimentos padrão ou personalizado,adequado para sensores de temperatura normais que possuem auto-subsistência devido à forte resistência ao chumbo e à ampla faixa de temperatura baseada no chip NTC.
- Não, não, não.
Descarregar- Não.
| Membro da família dos termistores NTC |
| Não |
Série |
Descrição |
| 1 |
MF72 |
ICL de potência |
| 2 |
MF73T-1 |
Alta potência |
| 3 |
MF73/MF74 |
Super-alta potência |
| 4 |
MF57 |
Para automóveis |
| 5 |
MF11 |
Indemnização |
| 6 |
CMF |
Instalação de superfície |
| 7 |
MF51 |
Vidro radial |
| 8 |
MF51E |
Fios esmaltados Para termômetros |
| 9 |
MF52 |
Medição da temperatura de tipo pérola |
| 10 |
MF54 |
Tipo de doide de resina de plástico |
| 11 |
MF55 |
Tipo de película fina |
| 12 |
MF58 |
Capa de vidro axial |
| 13 |
MF59 |
MELF SMD Shell de vidro |
| 14 |
CWF |
Sensor de temperatura NTC de precisão |
Características
Estabilidade e fiabilidade a longo prazo
Valor B elevado
Boa consistência e intercambiabilidade
Ampla faixa de resistência:0.1~500KΩ
Ampla gama de temperaturas de funcionamento: -55 ~ + 125°C
Dispõe de sensores de temperatura extremamente precisos.
Compatível com o termistor NTC de tamanho 1005 (1,0 mm x 0,5 mm).
Produzido com uma linha de automação consistente desde o chumbo até a embalagem, de modo que um produto de qualidade uniforme possa ser obtido a baixo custo em grandes quantidades.
Uma vez que este produto tem uma forte intensidade de chumbo com a técnica de montagem original de chumbo, ele é dobrado no momento do uso e pode suportar o processamento, etc., prontamente.
Seleção de materiais de condução múltipla, incluindo fio de cobre enlatado, fio de cobre enmalhado, fio de plástico florino, fio de PVC, etc.
Escolha de comprimento personalizado
Aplicações
Eletrodomésticos como ar condicionado, geladeira, congelador, máquina de leite de soja, máquina de pão, máquina de beber.
Regulação e medição da temperatura
Outros aparelhos de medição de temperatura
Sensor de nível de líquido
Equipamento e aparelhos médicos
Instrumento de controlo de temperatura.
Presente eletrônico.
Medidor eletrónico de temperatura e umidade.
Medição da temperatura do automóvel.
Calendário eletrónico.
Bateria e carregador.
Especificações
B25/50:3950K ((3380K ~ 4150K)
Tipo de montagem: Através do buraco
Temperatura de funcionamento: -55°C ~ 125°C
Embalagem / Caixa: Bead
Embalagem: a granel
Potência - Max:50mW
Resistência em Ohms @ 25°C: 10KOhm (1.5k ~ 220k)
| Parte N°. |
Resistência nominal
R25
(KΩ) |
Valor B
(25/50°C)
(K) |
Potência nominal ((mw) |
Dissi, Coef.
(mW/°C) |
Constante de tempo térmico (S) |
Temperatura de operação.°C) |
MF523100
MF523270
MF523380
MF523470
MF523600
MF523950
MF524000
MF524050
MF524150
MF524300
MF524500 |
0.1-20
0.2-20
0.5-50
0.5-50
1 a 100
5 a 100
5 a 100
5-200
10-250
20 a 1000
20 a 1000 |
3100
3270
3380
3470
3600
3950
4000
4050
4150
4300
4500 |
≤ 50 |
≥ 20
No Ar Imóvel |
≤ 7
No Ar Imóvel |
- 55°C- +125°C |
Observação:
* O erro do valor B (25/50C) é de ± 1% para os componentes com tolerância nominal de resistência de ± 1% e de ± 2% para todos os outros.
Observação:* As duas extremidades do fio de chumbo não podem suportar um puxão muito grande por causa do tamanho pequeno e do local soldado em série de MF52.* Soldar pelo menos 5 mm da parte inferior do fio.
Dimensão (unidade: mm)
A: Cobre, algodão, aço inoxidável, aço inoxidável e aço inoxidável
| Código |
D
Max. |
L1
Max. |
L2
Min |
d
+/- 0.05 |
F
+/- 0.5 |
| A1 |
2.5 |
4.0 |
25 |
0.3 |
1.7 |
| A2 |
3 |
4.5 |
25 |
0.45 |
2.2 |
B: fios de cobre esmaltados
| Código |
D
Max. |
L1
Max. |
L2
Min |
L3+/- 1 |
d
+/- 0.05 |
| B1 |
2 |
3.5 |
Cliente especificado |
3 |
0.2 |
| B2 |
3 |
4 |
Cliente especificado |
3 |
0.3 |
C: Fios de fluoro-plástico de alta temperatura
| Código |
D
Max. |
L1
Max. |
L2
Min |
L3+/- 1 |
d
+/- 0.05 |
| C1 |
3 |
7.5 |
Cliente especificado |
5 |
0.26 |
| C2 |
4 |
7.5 |
Cliente especificado |
5 |
0.32 |
E: Chumbo e cabeça de acordo com as especificações
| Código |
D
Max. |
L1
Max. |
L2
Min |
L3+/- 1 |
d
+/- 0.05 |
| E1 |
Cliente especificado |
Cliente especificado |
Cliente especificado |
5 |
Cliente especificado |
| E2 |
Cliente especificado |
Cliente especificado |
Cliente especificado |
5 |
Cliente especificado |
F: Estilos de moldura de chumbo enlatados
| Código |
D
Max. |
L1
Max. |
L2 +/- 1.5 |
d
Max. |
F
+/- 0.5 |
Tmax |
| F |
3.8 |
9.5 |
17 |
0.5 |
2.5 |
3.5 |
Requisitos mecânicos
| Ponto |
Requisitos |
Método de ensaio |
| 1.A capacidade de soldar |
Os terminais devem ser uniformemente enlatados e a sua área ≥ 95% |
Mergulhar os terminais NTC a uma profundidade de 15 mm num banho de solda de 245 ± 5 °C e a um local a 6 mm do corpo NTC durante 3 ± 0,5 s (ver IEC68-2-20 / GB2423.28 Ta) |
| 2. Resistência ao calor da solda |
Não há danos mecânicos visíveis.
ΔR/RN ≤ 20%
(ΔR = ∆RN-RN')
|
Mergulhar os terminais NTC numa profundidade de 15 mm num banho de solda de 260 ± 5 °C e no local situado a 6 mm abaixo do corpo NTC durante 3 ± 0,5 s. Após 4-5 horas de recuperação a 25 ± 2 °C.O valor de resistência de potência nominal zero RN" deve ser medido..
(ver IEC68-2-20 /GB2423.28 Tb)
|
| 3. Força do terminal de chumbo |
Não há fuga.
ΔR/RN ≤ 20%
(ΔR = ∆RN-RN')
|
Fixar o corpo e aplicar uma força gradualmente a cada condutor até 10N e, em seguida, manter por 10sec,Segure o corpo e aplique uma força a cada condutor até 90° lentamente a 5N na direcção do eixo do condutor e, em seguida, manter por 10secApós 4 a 5 horas de recuperação a 25 ± 2 °C, deve ser medido o valor nominal de resistência de potência zero RN'.
(ver IEC68-2-21/GB2423.29 Ua / Ub)
|
Teste de fiabilidade
| Ponto |
Requisitos |
Método de ensaio |
| 1- Temporário - Testes de ciclismo |
Não há danos mecânicos visíveis.
ΔRN / RN ≤ 20%
(ΔR = ∆RN-RN')
|
Ta:-40±3°C/ 30min→25±2°C/ 5min→ Tb:160±3°C/ 30min→25±2°C/ 5min Ciclos: 5 vezes
O valor nominal da resistência à potência zero RN' deve ser medido após 4 a 5 horas de recuperação a 25 ± 2 °C.
|
| 2.Teste de ciclismo elétrico |
Temperatura ambiente: 25 °C ± 2 °C.
Ciclos: 2.000 vezes Ligação / Desligação: 5 s / 55 s
Corrente de ensaio: 7A
O valor nominal da resistência de potência zero RN' deve ser medido após 4 a 5 horas de recuperação a 25 ± 2 °C.
|
| 3. Teste de carga (período de resistência) |
Intervalo de temperatura ambiente:25°C±2°C; 7A/1.000±24h
O valor nominal da resistência à potência zero RN' deve ser medido após 4 a 5 horas de recuperação a 25 ± 2 °C.
|
| 4. Teste de umidade |
Não há danos mecânicos visíveis.
ΔRN / RN ≤ 20%
(ΔR = ∆RN-RN')
|
Intervalo de temperatura ambiente: 40°C±2°C
R.H.:93±3%, tempo de energia:1000±24 h
O valor nominal da resistência à potência zero RN' deve ser medido após 4 a 5 horas de recuperação a 25 ± 2 °C.
|
Pacote
Embalagem a granel:
| Embalagem |
Método de embalagem |
| Em granel |
500 pcs/saco |
Condições de armazenagem:
- Temperatura: -10°C+40°C
- Humidade: ≤ 70% RH
- Duração: ≤ 6 meses (primeiro de entrada/primeiro de saída)
- Local:
Não exponha os componentes às seguintes condições, caso contrário, pode resultar em deterioração das características.
1) Gás corrosivo ou gás desoxidante.
2) Gases inflamáveis e explosivos.
3) Óleo, água e líquido químico.
4) Sob o sol
