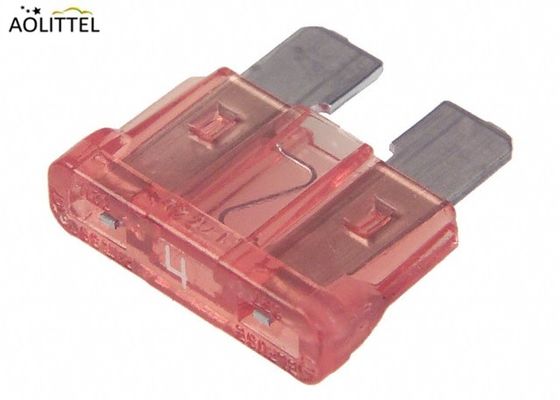

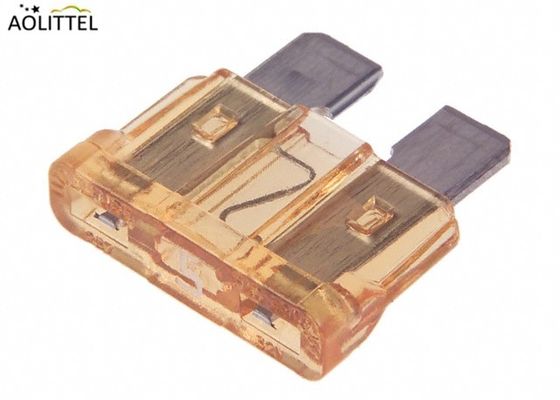

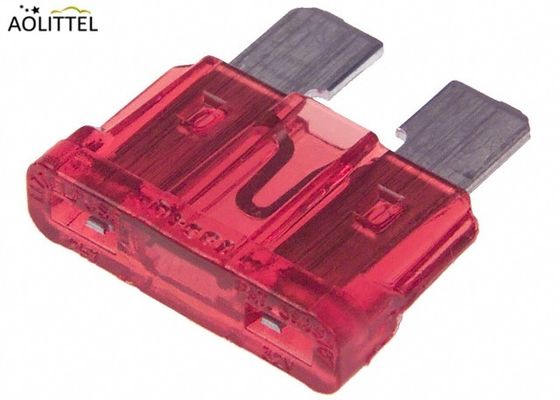

Tipo de carregamento de plástico 10A vermelho de tamanho médio ATC auto blade fuse com zinco ou liga de alumínio
Descrição
Para a indústria automotiva, o fusível ATC tornou-se o padrão de proteção de circuitos de equipamentos originais para automóveis e caminhões estrangeiros e domésticos.
Os fusíveis de lâmina média e pequena são a solução elétrica automóvel mais estável e econômica para a proteção de circuitos em veículos nos últimos 40 anos.A confiabilidade e o preço dos fusíveis de lâmina garantem que eles estarão por aí por vários anos.. Fusíveis de lâmina de espada de automóvel utilizados para substituir um fusível soprado e criar uma proteção de carga de circuito único ou um banco de fusíveis de proteção em linha.
Fusíveis de lâmina ATC de acção rápida para circuitos de controlo de automóveis e de baixa tensão.
| Ao litel Blade Fuse Membro da Família |
| - Não, não. |
Tamanho |
Série |
Número de votos |
| 1 |
Mini |
Caixa automática |
32V/48V/58V |
| 2 |
Médio |
ATC/ATO |
32V/48V/58V |
| 3 |
Maxi |
APX/APS |
32V/48V/58V |
Características e benefícios
• Codificação de cores padrão da indústria para a identificação rápida da classificação de ampere
• terminais de zinco revestidos de estanho para resistência à corrosão e condutividade melhorada
• UL Reconhecido para utilização em circuitos de controlo de baixa tensão
• Ampla gama de temperaturas de funcionamento de -40°C a +100°C para atender às necessidades de ambientes extremos
• Sem chumbo, sem halogênio e compatível com a RoHS
• Pontos de ensaio com números específicos de peças/pacotes podem acelerar a resolução de problemas do circuito
• Facilmente identificáveis e facilmente substituíveis
• Construção - Casas de plástico com elementos e terminais de fusível de zinco.
Aplicações típicas
- Automóveis
- Circuitos de controlo de baixa tensão
Dimensão(Unidade: mm, tolerância ± 0,4 mm)
Especificações
| Classificação de interrupção |
1000A @ 32/48/58 VDC
|
| Nomenclatura de tensão |
32/48/58 VDC
|
|
Intervalo de temperatura de funcionamento
|
-40 ̊C a +125 ̊C
|
|
Terminos
|
liga de zinco (default) ou liga de alumínio
|
|
Materiais para habitação
|
PC
Classificação de inflamabilidade do edifício, UL94
|
| Agência |
Cumprir a norma SAE J2077
ISO 8820 (em inglês)
UL 248 Fusíveis para fins especiais
|
Ambiente
• Faixa de temperatura de funcionamento -40°C a 125°C, 95% RH não condensante.
• Intervalo de temperatura de armazenamento - 5°C a 35°C ou inferior, 85% RH não condensante.
Características contemporâneas
| % da notação |
Horário de abertura |
| MINI |
Max. |
| 110 |
4H |
/ |
| 135 |
0.75S |
Dez minutos. |
| 200 |
0.15S |
5S |
| 350 |
0.080S |
0.250S |
| 600 |
0.030S |
0.100S |
Características elétricas
| Número da parte |
Classificação atual |
Voltagem nominal (VDC) |
Tipos de queda de tensão |
Resistência ao frio |
I2t |
Cor da carcaça |
| ATC-001 |
1A |
32/48/58 |
176 mV |
600,88 mΩ |
9.7A2s |
Negro |
| ATC-002 |
2A |
32/48/58 |
171 mV |
55.60mΩ |
2.8A2s |
Tan |
| ATC-003 |
3A |
32/48/58 |
153 mV |
33.75mΩ |
9.4A2s |
Vermelho |
| ATC-004 |
4A |
32/48/58 |
121 mV |
23.48mΩ |
17A2s |
Rosa |
| ATC-005 |
5A |
32/48/58 |
129 mV |
17.75mΩ |
25A2s |
Laranja |
| ATC-07.5 |
7.5A |
32/48/58 |
135 mV |
100,85 mΩ |
68A2s |
Tan |
| ATC-010 |
10A |
32/48/58 |
108 mV |
7.42 mΩ |
93A2s |
Vermelho |
| ATC-015 |
15A |
32/48/58 |
98 mV |
40,58 mΩ |
270A2s |
Azul |
| ATC-020 |
20A |
32/48/58 |
96 mV |
3.21mΩ |
380A2s |
Amarelo |
| ATC-025 |
25A |
32/48/58 |
86 mV |
2.36mΩ |
625A2s |
Naturais |
| ATC-030 |
30A |
32/48/58 |
87 mV |
10,85 mΩ |
1130A2s |
Verde |
| ATC-035 |
35A |
32/48/58 |
85 mV |
1.5mΩ |
1430A2s |
Vermelho-púrpura |
| ATC-040 |
40A |
32/48/58 |
85 mV |
1.35mΩ |
1750A2s |
Roxo/Laranja
|
Nota: A resistência ao frio é o valor de referência com um erro de ± 6%.
Curva de variação da temperatura
Curvas características do tempo atual
Como é que se identificam os fusíveis da lâmina automática?
Vejamos os diferentes tipos e como identificar o que você precisa.
Os modernos fusíveis de lâmina substituíram os fusíveis de tubo de vidro mais antigos em veículos e máquinas.
Talvez tenha achado difícil encontrar um veículo novo ou uma máquina agrícola que ainda use fusíveis elétricos de tubo de vidro, embora ainda existam muitas máquinas de trabalho mais antigas equipadas com eles;e alguns outros aparelhos elétricos ainda os usamOs veículos novos e as máquinas agrícolas utilizam agora quase exclusivamente fusíveis de estilo lâmina, também conhecidos como fusíveis plug-in.
Muitas pessoas estão acostumadas a procurar a classificação de Amp estampada nas extremidades cobertas de níquel de fusíveis de tubos de vidro.Dependendo do fabricanteO número pode ser gravado no plástico ou apenas impresso e, se for apenas impresso, o número pode desaparecer com o tempo.o que pode deixar você se perguntando qual a classificação de um fusível de lâmina soprado tinha quando você precisa substituí-lo.
Felizmente, os fusíveis de lâmina também são codificados por cores, então mesmo que o número de classificação Amp desapareça, você ainda pode determinar a classificação do fusível pela sua cor padronizada do corpo (veja abaixo).
Eles são três tamanhos comuns de fusíveis de lâmina: os pequenos minis (ATM), regulares de tamanho médio (ATC / ATO) e os grandes maxis (APX).que utiliza o mesmo sistema universal de codificação de cores Amp.
O fusível ATC de tamanho normal é mais comum do que o ATO. O ATC tem um elemento de fusível que está fechado (daí o código ?? C??) dentro do invólucro de plástico,fechando-o do ambiente para evitar o desenvolvimento de corrosãoO fusível ATO está aberto na parte inferior, expondo o elemento de fusível entre as lâminas.A alta probabilidade de acúmulo de corrosão pode eventualmente interferir no fluxo de corrente num tipo de ATO exposto à umidade.
