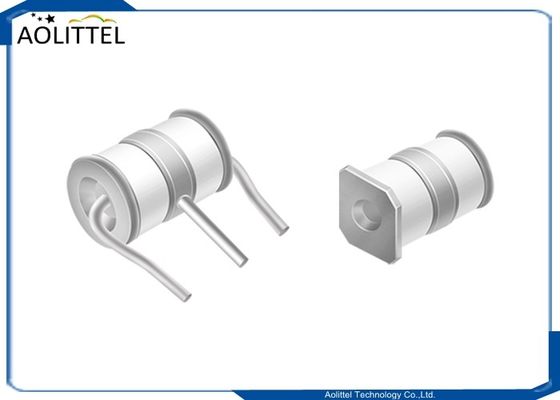

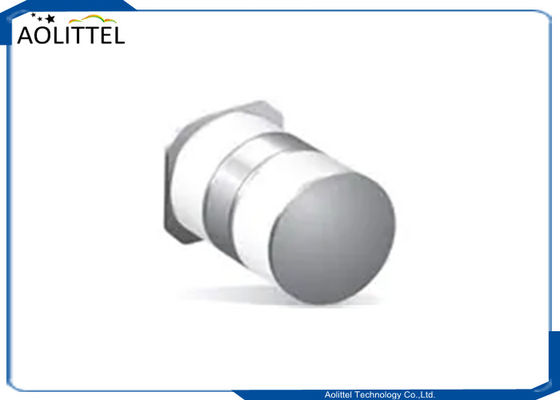

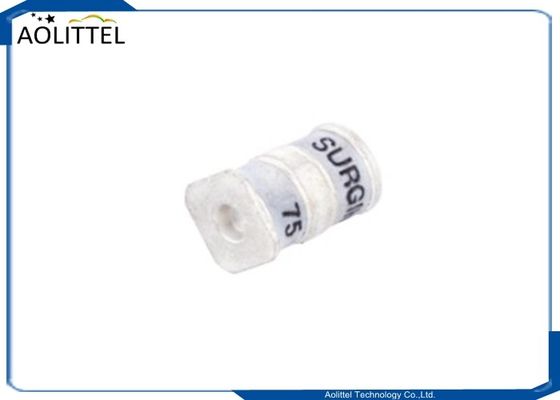

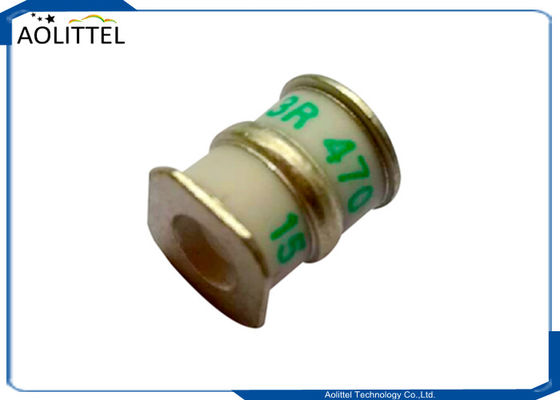

2052 Tubo de descarga de gás de 3 elétrodos SMT SMD de alta tensão em miniatura GDT 90V 10KA com dois terminais quadrados
Aplicação
■ xDSL
■ Set-Top Box
■ Equipamento de satélite e CATV
■ Fornecedor de energia
■ Eletrónica de consumo
■ Equipamento geral de telecomunicações
■Equipamento de telecomunicações
■ Equipamento industrial/eletrónica
■ Eletrónica de consumo
Tamanho do produto (unidade: mm)
Especificações
| Parte.Número |
Voltagem de ignição de corrente contínua ((V) |
1KV/μs (V) |
8/20μs (10 vezes) (KA) |
Voltagem de retenção de corrente contínua ((V)) |
AC50Hz 1sec ((A) |
Resistência de isolamento (GΩ) |
Capacidade 1MHz ((PF) |
Impulso de vida ((10/1000μs) @ 100A |
| SE90-75X |
75±20% |
700 |
5 |
52 |
5 |
1 |
2 |
300 |
| SE90-90X |
90±20% |
600 |
5 |
52 |
5 |
1 |
2 |
300 |
| SE90-120X |
120±20% |
600 |
5 |
80 |
5 |
1 |
2 |
300 |
| SE90-150X |
150±20% |
600 |
5 |
80 |
5 |
1 |
2 |
300 |
| SE90-200X |
200±20% |
700 |
10 |
135 |
10 |
1 |
2 |
300 |
| SE90-230X |
230 ± 20% |
700 |
10 |
135 |
10 |
1 |
2 |
300 |
| SE90-250X |
250 ± 20% |
700 |
10 |
135 |
10 |
1 |
2 |
300 |
| SE90-350X |
350 ± 20% |
750 |
10 |
135 |
10 |
1 |
2 |
300 |
| SE90-400X |
400 ± 20% |
800 |
10 |
135 |
10 |
1 |
2 |
300 |
| SE90-420X |
420±20% |
800 |
10 |
135 |
10 |
1 |
2 |
300 |
| SE90-470X |
470 ± 20% |
900 |
10 |
135 |
10 |
1 |
2 |
300 |
| SE90-600X |
600 ± 20% |
1000 |
5 |
135 |
5 |
1 |
2 |
300 |
| SE90-800X |
800 ± 20% |
1400 |
5 |
135 |
5 |
1 |
2 |
300 |
| SE90-112X |
1100 ± 20% |
1750 |
5 |
135 |
5 |
1 |
2 |
300 |
Embalagem com fita adesiva
Características
• Compatível com RoHS e HF
• Tamanho:7.2 mm*5.0 mm
• Tensão de ignição de corrente contínua: 75~1100V
• Voltagem de ruptura estável.
• Alta resistência ao isolamento.
• Alta tensão de retenção.
• Grande capacidade de absorção de corrente transitória.
• Baixa capacidade e perda de inserção
• Projeto de montagem de superfície
• Tensão de ruptura simétrica (L-L, L-G)
- Geral
Os tubos de descarga de gás (GDT) usam gases nobres encerrados em tubos de cerâmica para fornecer um caminho de circuito alternativo para picos de tensão.O envelope cerâmico e com conectores de níquel permitem cargas elevadas e Surging oferece produtos que funcionam em 20KA,40KA,50KA,60KA,100KA e 150KA.As tensões de ruptura dos dispositivos têm uma gama larga (tolerância de até 20%).As principais aplicações são linhas de telecomunicações de alta frequência,estações, sistemas de segurança,Dispositivos HID e de alta qualidade de protecção contra sobretensões (SPD).
Os tubos de descarga de gás de 3 electrodos da série 2052 SE90 são especificamente concebidos para proteger as telecomunicações, as indústrias,e aplicações de eletrónica de consumo a partir de voltagens de sobretensão transitórias que possam resultar de raios e operações de comutação de equipamentoEstes dispositivos oferecem tensões máximas de 5-10 kA, baixa capacitância de ≤ 2 pF e alta resistência de isolamento de > 1 GΩ.Os GDTs Light Duty 3-Electrode apresentam uma ampla gama de níveis de tensão de ruptura, com a série 2056 oferecendo uma faixa de 90-600V e os GDTs da série 2052 com uma faixa de tensão de ruptura simétrica de 230-800V. Uma opção de falha-curto de nível de interruptor está disponível para a série 2056
