Name: 1206 a montagem de superfície 2-Electrode esquadrou GDT cerâmico 3216 350V 500A 3.2x1.6x1.6mm do tubo de descarga do gás
Brand: Aolittel Technology Co.,Ltd
SKU: SMB350XM
Availability: InStock

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

nome: Tubo de descarga cerâmico esquadrado do gás

Tamanho: 3.2x1.6x1.6mm

C.C. Faísca-sobre a tensão: 350 V

Tolerância: ± 30%

1 KV/μs: < 600 V

8/20μs (10 vezes): 0.5KA

Corrente de descarga AC: 0.5A

Tensão da conservação da C.C.: 100 V

Destacar:

varistor do óxido de zinco

varistor de óxido metálico dos movimentos

Informação básica

Lugar de origem: Made in China

Número do modelo: SMB350XM

Condições de Pagamento e Envio

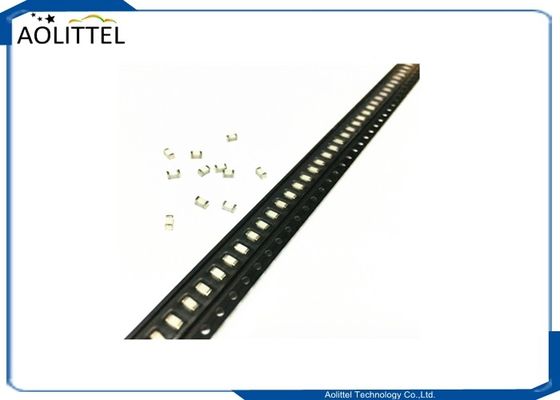

Detalhes da embalagem: Fita no carretel

Tempo de entrega: 2 semanas

Termos de pagamento: T / União, T Ocidental, MoneyGram

Habilidade da fonte: 1000,000pieces pelo mês

Galeria

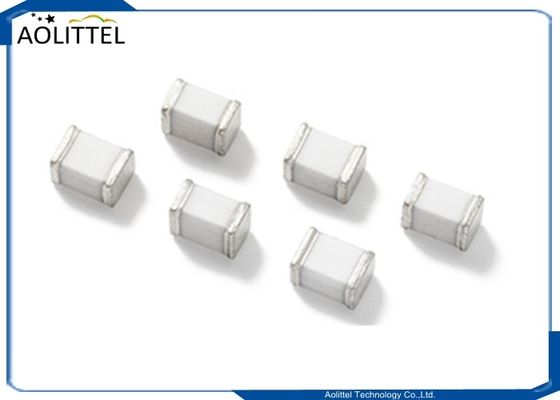

1206 a montagem de superfície 2-Electrode esquadrou GDT cerâmico 3216 350V 500A 3.2x1.6x1.6mm do tubo de descarga do gás

Descrição de produto

1206 Montador superficial de 2 elétrodos Tubos de descarga de gás cerâmico quadrado GDT 3216 350V 500A 3.2x1.6x1.6mm Não radioativo

Descrição

1)São componentes clássicos para protecção de instalações de telecomunicações
2) É essencial que os sistemas informáticos e de telecomunicações, com os seus circuitos eletrónicos de elevada qualidade, mas sensíveis, sejam protegidos por dispositivos de detecção.
3) A série 1206 GDT oferece elevados níveis de sobretensão em miniatura
4) Concebido para montagem em superfícies de PCB de tamanho pequeno, de 3.2x1.6x1.6mm
5)A baixa perda de inserção é perfeitamente adequada para aplicações de equipamento de banda larga
6) A capacitância não varia com a tensão e não causará problemas operacionais com o ADSL2+, onde a variação de capacitância entre ponta e anel é indesejável
7) Estes dispositivos são extremamente robustos e são capazes de desviar um pulso de 500A em miniatura em pacote 1206 sem destruição

Características

1Não radioativo
2Compatível com a RoHS
3Capacidade ultra baixa (< 0,5 pF)
4,UL reconhecido
5"Excelente resposta a transientes em rápido aumento"
6,0.5KA capacidade de sobrecarga testada com um pulso de 8/20μs, tal como definido pela IEC 61000-4-5
7"Esquadrão de contorno".

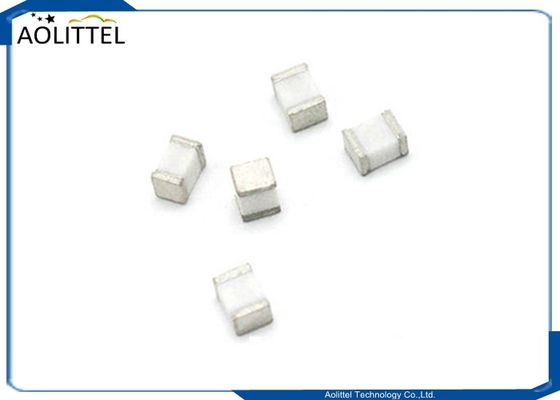

1206 a montagem de superfície 2-Electrode esquadrou GDT cerâmico 3216 350V 500A 3.2x1.6x1.6mm do tubo de descarga do gás 0

Aplicação

1Equipamento de comunicação
2Equipamento CATV
3Equipamento de ensaio
4Linhas de dados
5Fornecimentos de energia
6Proteção SLIC
7Equipamento de banda larga
8Equipamento ADSL, incluindo ADSL2+
9Equipamento XDSL
10Equipamento de satélite e CATV
11Equipamento geral de telecomunicações
12Proteção ESD

Tamanho do produto(Unidade: mm)

1206 a montagem de superfície 2-Electrode esquadrou GDT cerâmico 3216 350V 500A 3.2x1.6x1.6mm do tubo de descarga do gás 1

Características elétricas

Parte.Número	Voltagem de ignição de corrente contínua ((V)	1KV/μs (V)	8/20μs (10 vezes) (KA)	Voltagem de retenção de corrente contínua ((V))	Resistência de isolamento (GΩ)	Capacidade 1MHz ((PF)	Corrente de descarga AC ((1s 5 vezes)
SMB70XM	70±30%	< 600	0.5	25	0.1	0.5	0.5
SMB75XM	75±30%	< 600	0.5	25	0.1	0.5	0.5
SMB90XM	90±30%	< 600	0.5	50	0.1	0.5	0.5
SMB150XM	150±30%	< 700	0.5	50	0.1	0.5	0.5
SMB200XM	200±30%	< 750	0.5	100	0.1	0.5	0.5
SMB230XM	230 ± 30%	< 750	0.5	100	0.1	0.5	0.5
SMB300XM	300±30%	< 800	0.5	100	0.1	0.5	0.5
SMB350XM	350 ± 30%	< 850	0.5	100	0.1	0.5	0.5
SMB400XM	400 ± 30%	< 950	0.5	100	0.1	0.5	0.5
SMB420XM	420±30%	< 950	0.5	100	0.1	0.5	0.5
SMB470XM	470 ± 30%	< 1050	0.5	100	0.1	0.5	0.5

Equipamento de produção

1206 a montagem de superfície 2-Electrode esquadrou GDT cerâmico 3216 350V 500A 3.2x1.6x1.6mm do tubo de descarga do gás 2

Classificações elétricas

Ponto	Condição de ensaio/descrição
Tensão de ignição de corrente contínua	A tensão é medida com a rampa de tensão dv/dt=100V/s.
Impulso máximo Tensão de arranque	A tensão máxima de arranque de impulso é medida com a rampa de tensão dv/dt=1000V/μs.
Resistência ao isolamento	A resistência do tubo de gás deve ser medida entre dois elétrodos.
Capacidade	A capacitância do tubo de gás deve ser medida entre dois elétrodos.
Corrente de descarga por impulso	Corrente máxima de sobretensão de 8/20 μs que pode ser aplicada entre dois elétrodos, 5 sobretensões positivas e 5 sobretensões negativas, com um intervalo de 3 minutos,sem causar uma variação da tensão de ignição de corrente contínua superior a 30% em relação ao seu valor inicial.
Impulso resistente à tensão	A tensão máxima de 10/700 μs que pode ser aplicada ao tubo de gás, 5 tensões positivas e 5 tensões negativas, com um intervalo de tempo de 1 minuto,sem alterar a tensão de ignição de corrente contínua em mais de 25% em relação ao seu valor inicial,.
