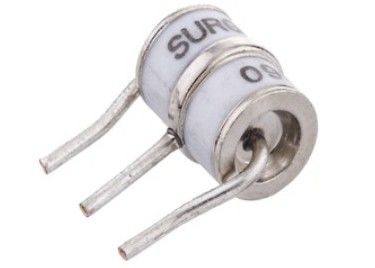

350 GDTs dos tubos de descarga SMD do gás do elétrodo de V 3 6x8mm 3 Polo

Tubos de descarga de gás de 3 elétrodos de 350 V SMD GDTs 6x8mm 3 pôlos Gás Plasma Arrestors

Características

■ Fornecer uma resposta ultra-rápida à tensão de sobretensão de 100 V/s de subida lenta a 1 KV/μs de subida rápida.

■ Voltagem de ruptura estável.

■ Alta resistência ao isolamento.

■ Baixa capacitância (≤ 2 pF)

■ Alta tensão de retenção

■ Grande capacidade de absorção de corrente transitória.

■ Micro-Gap Design

■ Tamanho: 6,0 mm*8 mm

■ Temperatura de armazenagem e de funcionamento: -40°C ~ +85°C

■ Cumprir o nível MSL 1, por J-STD-020

■ Certificação de segurança: UL: E244458

- Geral

Os tubos de descarga de gás da AOLITTEL são colocados em frente e em paralelo com equipamentos sensíveis de telecomunicações, tais como linhas de energia, linhas de comunicação,linhas de sinalização e linhas de transmissão de dados para ajudar a protegê-las de danos causados por tensões de sobretensão transitórias que possam resultar de raios e operações de comutação de equipamentosEstes dispositivos não influenciam o sinal em funcionamento normal.O GDT muda para um estado de baixa impedância e desvia a energia do equipamento sensível..
Os nossos GDTs oferecem um elevado nível de protecção contra sobretensões, uma ampla gama de tensões, baixa capacitância e muitos factores de forma, incluindo novos dispositivos de montagem de superfície,que os torna adequados para aplicações como os módulos do quadro de distribuição principal (MDF)A sua baixa capacidade resulta igualmente numa menor distorção do sinal.Quando utilizado numa solução de proteção de circuito coordenado com dispositivos PolySwitch, podem ajudar os fabricantes de equipamentos a cumprir normas regulamentares de segurança rigorosas.

Aplicações

■ Repetidores, modems.

■ Interface telefónica, cartões de linha.

■ Equipamento de comunicação de dados.

■ Equipamento de ensaio de linha

Código do número da parte

Tubos de descarga de gás - série SE3

SE33 - 230X F

SE3 Série: SE3:ф6*8 SE8:ф8*10

3 : Tipo de chumbo: 0=SMD 3=Tropagem

230X: Tensão da linha de corrente contínua: 90X=90V 230X=230V 102X=1000V

F: Pacote F=Com mecanismo de falha-curto

Benefícios

• Ajuda a proteger contra danos causados por sobrevoltagem

• Adequado para utilização em equipamentos sensíveis devido à resposta de "sparkover" por impulso

• Adequado para aplicações de alta frequência

• Desempenho altamente fiável

• Novos dispositivos de montagem na superfície para fabricação automatizada

Instalação de tubos de descarga de gás

Devem ser tomadas precauções ao instalarem os GDTs equipados com mecanismos de corto-circuito em carregadores de detecção, placas de circuitos impressos, etc.Pressão para baixo muito pode forçar a mola de curto-circuito através do tubo de isolamento fino criando uma condição de curto-circuito.

Recomendações de refluxo de solda para dispositivos GDT montados na superfície

Os GDTs montados na superfície podem ser soldados utilizando perfis de refluxo padrão sem Pb.

Dimensões

33 Tipo

Tipo 33-F

30 Tipo

Características elétricas

Condições de solda recomendadas

Embalagem

Embalagem axial (a granel)

Embalagem SMD (Tape & Reel)

Aplicação de Smart Home

Eletrodomésticos inteligentes, misturando tecnologia de Internet e tecnologia de TI, funcionando com controle inteligente, sensores infravermelhos, identificação automática de RF e digitalização automática,é comum e popular na vida diária das pessoasA Aolittel Electronics fornecerá os componentes electrónicos, tais como o tubo de descarga de gás cerâmico, o supressor de tensão transitória e o supressor de ESD, que são amplamente utilizados neste domínio.
