Baixo GDT cerâmico 75-600V 20% 10KA do tubo de descarga do gás do elétrodo 8x10mm da série 3 da capacidade SE8 para fontes de alimentação

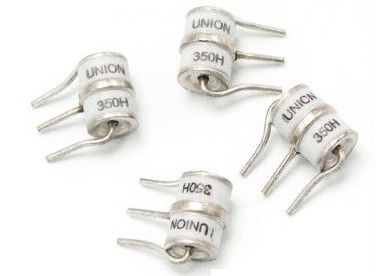

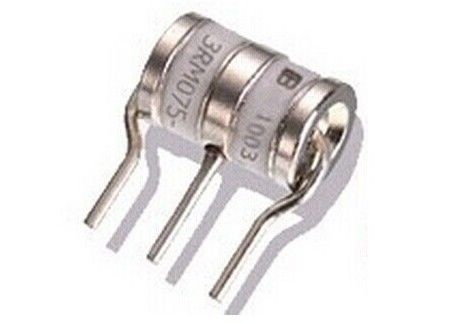

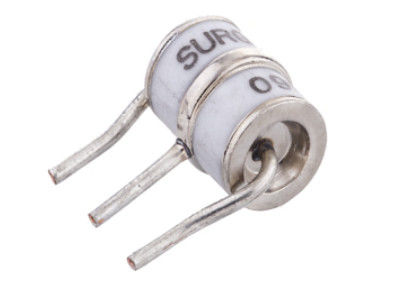

Tubo de descarga de gás cerâmico de baixa capacidade SE8 Série 3 Eletrodo 8x10 mm GDT 75-600V 20% 10KA Para fontes de alimentação

Descrição

Os tubos de descarga de gás (GDT) usam gases nobres encerrados em tubos de cerâmica para fornecer um caminho de circuito alternativo para picos de tensão.O envelope cerâmico e com conectores de níquel permitem cargas elevadas e Surging oferece produtos que funcionam em 20KA,40KA,50KA,60KA,100KA e 150KA.As tensões de ruptura dos dispositivos têm uma gama larga (tolerância de até 20%).As principais aplicações são linhas de telecomunicações de alta frequência,estações, sistemas de segurança,Dispositivos HID e de alta qualidade de protecção contra sobretensões (SPD).

Características

• Compatível com RoHS e HF
• Tamanho:10.0mm*8.0mm
• Tensão de ignição de corrente contínua: 75~600V
• Voltagem de ruptura estável.
• Alta resistência ao isolamento.

• Alta tensão de retenção.
• Grande capacidade de absorção de corrente transitória.
• Baixa capacidade
• Micro-Gap Design

Aplicações recomendadas

• Modem por cabo
• xDSL
• Set-Top Box
• Equipamento de satélite e CATV

• Fornecedor de energia
• Eletrónica de consumo
• Equipamento geral de telecomunicações

Numeração das partes do produto

SE 8 3 - 230X F

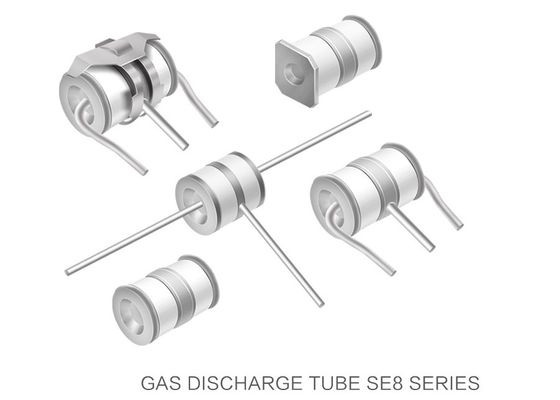

SE 8 :SE8 Série:ф8*10,SE3 Série:ф6*8

3: Tipo de chumbo: 0=SMD,3=Tropagem

230X: Tensão da linha de corrente contínua:90X=90V 230X=230V

F: Pacote:F=Com mecanismo de falha-curto

Características eléctricas

Dimensão(Unidade: mm)

"83" (tipo de chumbo axial)		D=8,0 +0,2/-0.8 T=10,0±0.5 T1 = 13,4 + 0,8 / -0.5 L = 7,5 ± 0.5 S=4,4±0.4 d=1,0±0.05 H=4,5 Min.
"80" (Sem tipo de chumbo)		D=8,0 + 0,2/-0.8 T=10,0±0.5
"83F" (Sem tipo de chumbo)		R1=8,1±0.3 R2 = 9,8 ± 0.4 T1 = 13,4 + 0,8 / -0.5 L = 7,5 ± 0.5 S=4,4±0.4 d=1,0±0.05 H=4,5 Min.

Embalagem a granel(Unidade: mm)

Caixa de plástico (200x210x10mm)	Caixa interna (210x225x60mm)	Caixa exterior (450 x 245 x 345 mm)
100 PCS/ bandeja de plástico	500 PCS/ Caixa	5,000 PCS/ Cartão

Condições de armazenagem dos produtos

· Condições de armazenagem:
1. Temperatura de armazenagem: -10°C~+40°C
2Humidade relativa: ≤ 75% RH
3Manter afastado da atmosfera corrosiva e da luz solar.
4· Período de armazenagem: 1 ano
