Name: Os supressores transientes de SMT lascam o varistor de óxido metálico MVR3220-471G 35pF 450A que aperta 775V a caixa do varistor 470V 3220 (8552M)
Brand: Aolittel Technology Co.,Ltd
SKU: MVR3220-471G
Price: 0.50 USD
Availability: InStock

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Tipo do varistor: Chip Varistor

Tensão VARISTOR: 470V

Avaliação máxima da tensão AC: 300 V

Avaliação máxima da tensão de C.C.: 385V

Apertando a tensão: 775V

Absorção de energia 10/1000µs: 18J

Corrente de impulso: 450A

Capacidade: 35pF

Dimensões: 8,51 x 5,26 x 2.03mm

Pacote: 3220 (8552M)

Destacar:

varistor do óxido de zinco

varistor de óxido metálico dos movimentos

Informação básica

Lugar de origem: China

Número do modelo: MVR3220-471G

Condições de Pagamento e Envio

Detalhes da embalagem: Fita no carretel

Tempo de entrega: 2 semanas

Termos de pagamento: T / T, Western Union

Habilidade da fonte: 1.000.000 PCes/mês

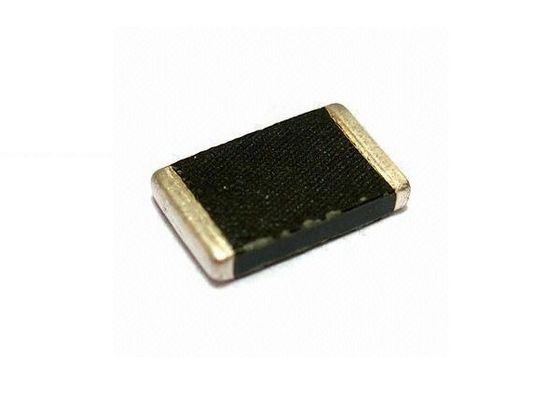

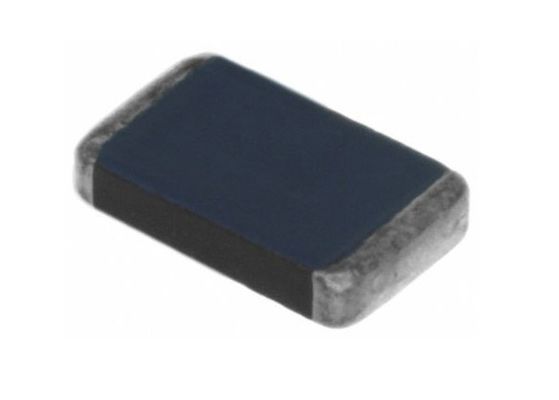

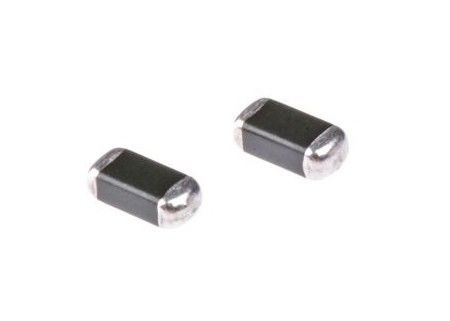

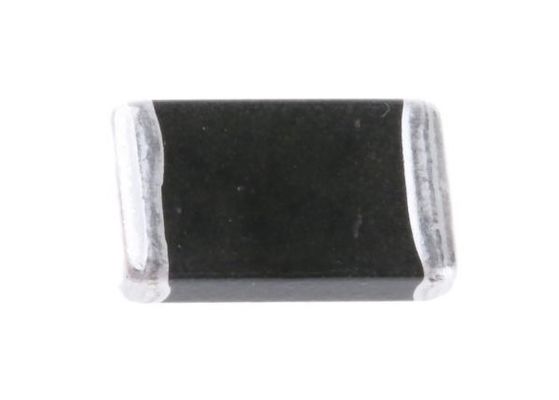

Galeria

Os supressores transientes de SMT lascam o varistor de óxido metálico MVR3220-471G 35pF 450A que aperta 775V a caixa do varistor 470V 3220 (8552M)

Descrição de produto

SMT Supressores Transientes Varistor de Óxido Metálico Chip MVR3220-471G 35pF 450A Prensagem Varistor 775V 470V 3220 (8552M)

Descrição

A série Aolittel MVR oferece ao designer uma solução de montagem de superfície com voltagem nominal e energia transitória mais elevadas do que os varistores multicamadas (MLV) típicos.Pense nesta série como MOVs montáveis na superfícieEsta série, baseada na nossa formulação comprovada de óxido de zinco, funciona a partir de -55oC a 125oC. Além disso, as superfícies superior e inferior do chip são protegidas com um revestimento de vidro.

Voltagem nominal e energia transitória mais elevadas do que os varistores cerâmicos tipicamente multicamadas
Formulação comprovada de óxido de zinco
Superfícies superiores e inferiores revestidas de vidro
Substituição de MOV radial
Dimensões (mm): 8,5x5x2

Aplicação

• Substituição de MOV (radial)

• Supressão da tensão transitória na linha

• Contadores elétricos

• Equipamento industrial

• Principais empresas públicas

• Telecomunicações

• Eletrónica de Consumo

Tamanho ((mm)

Desempenho elétrico

Parte Número	Trabalho		Desagregação		Apertamento	Corrente de pico
	Voltagem		Voltagem		Voltagem	Corrente de pico
	Ar condicionado	DC	@ 1mA DC		8/20uS	8/20uS ((A) Ip ((MAX))
	VAC	VDC	VB		VC	0603	0805	1206	1210	1812	2220	3220
MVR3220-3R0G	1.4	2	3	2.4 ¢3.6	9	20
MVR3220-5R0G	2.4	3.3	5	4.06.0	12	20	60	80
MVR3220-8R0G	4	5.5	8	7.0 ¢10.5	14	20	60	80	250	400
MVR3220-120G	7	9	12	10 ¢ 14	24	20	60	80	250	400	800
MVR3220-180G	11	14	18	15.5 ¢ 21	30	20	80	100	250	400	800	500
MVR3220-240G	14	18	24	22 a 27	38	20	80	100	250	500	1200	500
MVR3220-270G	17	22	27	24 ¢ 30	42	20	80	100	250	500	1200	500
MVR3220-330G	20	26	33	29 ¢ 36	54	20	80	100	250	500	1200	500
MVR3220-390G	24	30	39	35 ¢ 42	65	20	80	100	250	500	1200	500
MVR3220-470G	28	36	47	42 ¢ 52	77	20	80	100	250	500	1200	500
MVR3220-560G	35	45	56	50 ¢ 62	90		80	100	250	500	1200	500
MVR3220-680G	40	56	68	60 ¢ 75	110			100	250	500	1200	500
MVR3220-820G	50	65	82	73 ¢ 91	135			80	200	300	800	500
MVR3220-101G	60	85	100	90 ‰ 110	165			80	200	300	800	500
MVR3220-121G	75	100	120	108 ¢132	200				200	300	500	500
MVR3220-151G	95	125	150	135 ¢ 165	250					300	500	500
MVR3220-181G	115	150	180	162 ¢ 198	300						500	500
MVR3220-201G	130	170	205	184 ¢ 226	340							500
MVR3220-221G	140	180	220	198242	360							500
MVR3220-241G	150	200	240	216,264	395							500
MVR3220-271G	175	225	270	243 ¢ 297	455							500
MVR3220-361G	230	300	360	324 ¢ 396	595							500
MVR3220-391G	250	320	390	351 ¢ 429	650							500
MVR3220-431G	275	350	430	387 ¢ 473	710							400
MVR3220-471G	300	385	470	423 ¢ 517	775							400

Outros dados

1.1 Unidade de valor do símbolo dos dados técnicos
Voltagem AC contínua máxima admissível*1	V_RMS		300.0	V
Tensão contínua máxima admissível	V_DC		385.0	V
Voltagem do varistor Medida*2	V_B		470 ((423-517)	V
Valor de capacidade típica medido*3	C		35	pF
Tolerância do valor típico da capacitância			± 30	%
Voltagem máxima de travagem medida*4	V_C		775	V
Corrente transitória de pulso único de pico nominal a *5	Eu..._P		450	A
1.2 Dados de referência
Absorção máxima de energia 10/1000μs	E		18.0	J
Tempo de resposta	T_subida		< 2	n
Corrente de fuga em V_DC(No estado inicial)	Eu..._L		< 50	μΑ
Corrente de fuga em V_DC(Após teste de fiabilidade)	Eu..._{Los Angeles}		< 100	μΑ
Temperatura ambiente de funcionamento			-40~+125	°C
Temperatura de armazenamento			-40~+125	°C
Perfil da temperatura de refluxo (recomendado)			260	°C
1.3 Outros dados
Corpo		ZnO
Terminação		Ag/Ni/Sn
Embalagem		Em granel/ fita
Cumprir a norma		IEC61000-4-5
Notas:
*1 Tensão AC a 50~60Hz
*2 Tensão do varistor		Medido a 1 mA DC
*3 Capacidade		Medido a f=1MHz,Vrms=0,5V
*4 Tensão máxima de travagem		Medido a 10 A por 8/20 μs Pulso
*5 Corrente transitória de pico nominal de pulso único		Medido por pulso de 8/20 μs
