Name: Supressores transientes da tensão do varistor de óxido metálico 14V dos MOVIMENTOS da microplaqueta da proteção do impulso de SMD 0402 10A 1005 Multilayer normais
Brand: Aolittel Technology Co.,Ltd
SKU: SMD0405G180NXT
Availability: InStock

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Varistor: Chip Varistor Multilayer

Dimensão: 1005 (0402)

C.A. da tensão de funcionamento: 14V

C.C. da tensão de funcionamento: 18V

Tensão VARISTOR: 21.6-27V

Apertando a tensão: 54V

Corrente de pico: 10A

Max ENERGY: 0.05J

Destacar:

varistor do óxido de zinco

varistor de óxido metálico dos movimentos

Informação básica

Lugar de origem: China

Número do modelo: SMD0405G180NXT

Condições de Pagamento e Envio

Detalhes da embalagem: Fita no carretel

Tempo de entrega: 2 semanas

Termos de pagamento: T / T, Western Union

Habilidade da fonte: 100.000 partes

Galeria

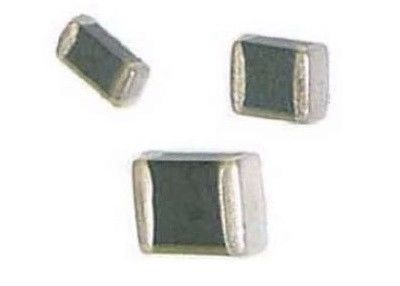

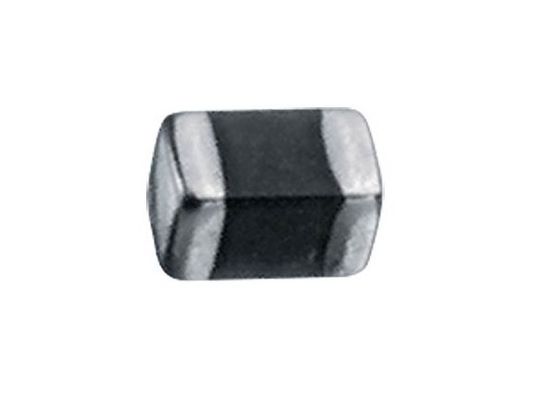

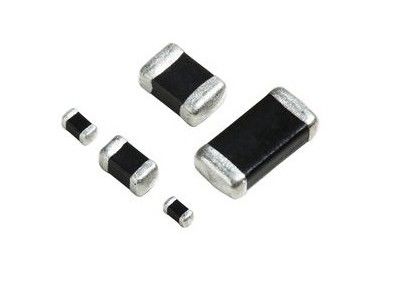

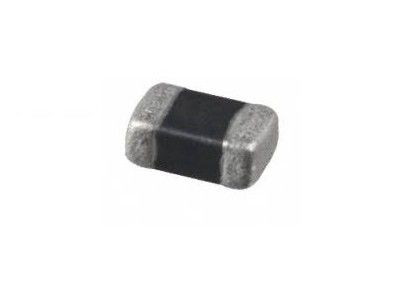

Supressores transientes da tensão do varistor de óxido metálico 14V dos MOVIMENTOS da microplaqueta da proteção do impulso de SMD 0402 10A 1005 Multilayer normais

Descrição de produto

SMD 0402 Chipe de protecção contra sobretensões normais MOV Varistor de óxido metálico multicamadas 14V 10A 1005 Supressores de tensão transitória

Aplicações
Proteção contra sobrevoltagem e tensão transitória:
• Linhas de dados e protecção das portas de entrada/saída
• Proteção contra transitorias da DSE
• Proteção integrada de IC e transistores
• Proteção de modem
• Proteção LCD
• Proteção ESD nos telemóveis e acessórios
• Proteção ESD em aplicações de data bus
• Protecção ESD na electrónica de controlo, iluminação/LED e dispositivos médicos
• Proteção contra sobretensões em medidores inteligentes e equipamentos de medição
• Aumentar a protecção da corrente nos sistemas de segurança e segurança

Características

Proteção ESD fiável até 8 kV
Descarga e descarga de ar de 15 kV, em conformidade com a norma CEI
61000-4-2, nível 4
Corrente de sobrecarga até 1200 A
Proteção bidirecional
Estabilidade da DSE a longo prazo
Compatível com a RoHS, livre de chumbo
Modelos de simulação PSpice disponíveis
Projeto de tecnologia multicamadas
Classificação de inflamabilidade superior a UL 94 V-0

Parâmetros elétricos

P/N	Tensão de funcionamento		Voltagem do varistor		Voltagem de travagem	Corrente de pico	Energia máxima
	Vac	Vdc	V1mA(V)		Vc(V)	Ip ((A)	Et(J)
	Vac	Vdc	Minha.	Max. - O quê?	8/20 μs 1A	8/20 μs	10/1000μs
O número de veículos a motor não deve ser superior a 100 kg.	2.5	3.3	4	6	10	10	0.02
O número de veículos aéreos é o seguinte:	3.5	5	6	9	14	10	0.02
O número de veículos aéreos de passageiros deve ser indicado.	4	5.6	6.7	10.1	15.5	10	0.02
O número de unidades de controlo é o seguinte:	5.7	8	9.6	14.4	21.5	10	0.05
O número de veículos a motor não deve exceder:	6	9	10.8	16.2	25	10	0.05
O número de veículos a motor não deve ser superior a 100 kg.	8	11	13.2	16.5	30	10	0.05
O número de veículos deve ser indicado.	9	12	14.4	18	32	10	0.05
O número de veículos a motor não deve exceder:	10	14	16.8	21	40	10	0.05
O número de veículos aéreos é:	14	18	21.6	27	54	10	0.05
A partir de 1 de janeiro de 2014, a taxa de produção deve ser fixada no valor normal.	17	22	26.4	33	62	10	0.05
O número de veículos a motor não deve ser superior a 100 kg.	20	26	31.2	39	72	10	0.05
O número de veículos a motor não deve exceder:	25	30	36	45	85	10	0.05
A partir de 1 de janeiro de 2016, a taxa de produção de CO2 deve ser de 0,25%.	30	38	45.6	57	101	10	0.05

Tamanhos de caixa disponíveis

EIA	Métrica
0201	0603
0402	1005
0603	1608
0805	2012
1206	3216
1210	3225
1812	4532
2220	5750

Dimensão (mm)

Supressores transientes da tensão do varistor de óxido metálico 14V dos MOVIMENTOS da microplaqueta da proteção do impulso de SMD 0402 10A 1005 Multilayer normais 1

Modelo		Tamanho ((mm)
MM	Métrica	L	W	T	M
402	1005	1.0 ± 0.10	0.5 ± 0.10	0.5 ± 0.20	0.30+0.2/-0.1
603	1608	1.6 ± 0.15	0.8 ± 0.10	0.8 ± 0.20	0.30+0.2/-0.1
805	2012	2.0 ± 0.20	10,25 ± 0.15	0.8 ± 0.20	0.30+0.2/-0.1
1206	3216	3.2 ± 0.20	1.6 ± 0.15	1.2 ± 0.20	0.40+0.2/-0.2
1210	3225	3.2 ± 0.20	2.5 ± 0.20	1.2 ± 0.20	0.40+0.2/-0.1
1812	4532	4.5 ± 0.20	3.20 ± 0.20	1.3 ± 0.20	0.50+0.2/-0.1
2220	5650	5.7 ± 0.20	5.00 ± 0.20	1.5 ± 0.20	0.80+0.2/-0.1
3220	08CL	8.0 ± 0.20	5.00 ± 0.20	2.0 ± 0.20	0.80+0.2/-0.1
3225	08CL	8.0 ± 0.30	6.30 ± 0.30	2.0 ± 0.20	0.70+0.2/-0.1
4032	10CL	10.0 ± 0.20	8.00 ± 0.20	2.0 ± 0.20	0.80+0.2/-0.1
4840	12CL	12.0 ± 0.20	10.00 ± 0.20	2.5 ± 0.20	0.80+0.2/-0.1

Características V/I e curvas de desratização
As curvas de V/I e de desratização são anexadas à ficha de dados.
As curvas são ordenadas por VRMS e, em seguida, por tamanho do caso, que está incluído na designação do tipo.
