Name: Varistor de óxido metálico MVR0805-431G de filme fino SMD 0805 2012 275VAC SMT para a tensão de pico e a eletricidade estática
Brand: Aolittel Technology Co.,Ltd
SKU: MVR0805-431G
Availability: InStock

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Tipo do varistor: Varistor de óxido metálico de SMD

Tamanho: 2012,0805

VAC: 275VAC

Temperatura de funcionamento: -40~+125C

Temp do Reflow: 260C

Corpo: ZNO

Terminação do fim: Ag/Ni/Sn

Padrão: IEC61000-4-5

Destacar:

varistor do óxido de zinco

proteção do impulso do varistor

Informação básica

Lugar de origem: China

Número do modelo: MVR0805-431G

Condições de Pagamento e Envio

Detalhes da embalagem: Fita no carretel

Tempo de entrega: 1-2 semanas

Termos de pagamento: T/T.

Habilidade da fonte: 1.000.000 peças por mês

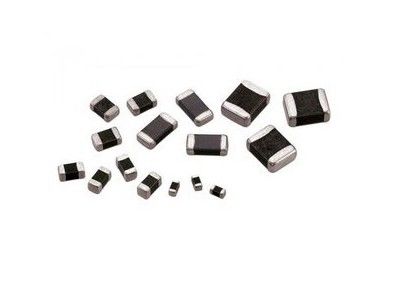

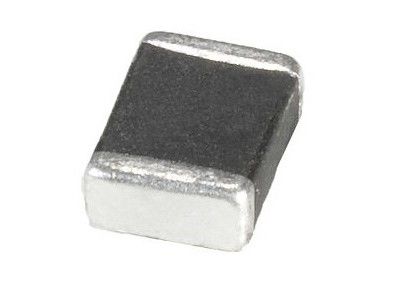

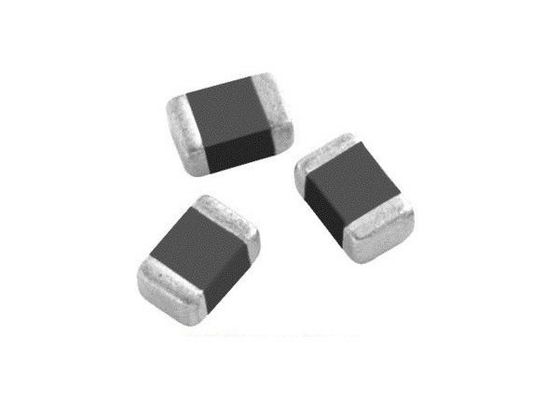

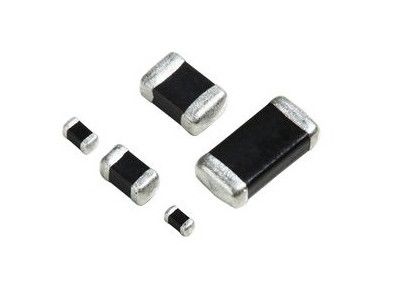

Galeria

Varistor de óxido metálico MVR0805-431G de filme fino SMD 0805 2012 275VAC SMT para a tensão de pico e a eletricidade estática

Descrição de produto

SMD de filme fino 0805 Varistor de óxido metálico MVR0805-431G 2012 275VAC SMT para tensão de onda e eletricidade estática

Características

• Ausência de polaridade, devido às características simétricas de corrente-voltagem.

• Equivalente a um diodo Zener de tipo comum com ânodo.
• Excelente capacidade de absorção eletrostática.

• A resposta é tão boa ou melhor que a do diodo Zener.
• Mantenha características simétricas de corrente-voltagem mesmo após absorção eletrostática.
• Adotou a estrutura de laminação dos elétrodos internos.
• Os produtos de baixa capacitância estão disponíveis em série (de 1,1 pF a).
• Os tipos de chips 0402, 0603, 1005, 1608 e 2012 mais pequenos do mundo estão disponíveis em série.
• Excelente fiabilidade de montagem, boa para solda sem Pb.
• Adopção de galvanização (Ni/Sn).
• Boa soldabilidade e resistência térmica da solda.
• Pode substituir uma combinação de diodo Zener + condensador.
• Redução do impacto e custo total de montagem.

Desempenho elétrico

1.1 Unidade de valor do símbolo dos dados técnicos
Voltagem AC contínua máxima admissível*1	V_RMS		4.0	V
Tensão contínua máxima admissível	V_DC		5.5	V
Voltagem do varistor Medida*2	V_B		7.2-9.0	V
Valor de capacidade típica medido*3	C		850	pF
Tolerância do valor típico da capacitância			± 40	%
Voltagem máxima de travagem medida*4	V_C		16	V
Corrente transitória de pulso único de pico nominal a *5	Eu..._P		60	A
1.2 Dados de referência
Absorção máxima de energia 10/1000μs	E		0.2	J
Tempo de resposta	T_subida		< 2	n
Corrente de fuga em V_DC(No estado inicial)	Eu..._L		< 50	μΑ
Corrente de fuga em V_DC(Após teste de fiabilidade)	Eu..._{Los Angeles}		< 100	μΑ
Temperatura ambiente de funcionamento			-40~+125	°C
Temperatura de armazenamento			-40~+125	°C
Perfil da temperatura de refluxo (recomendado)			260	°C
1.3 Outros dados
Corpo		ZnO
Terminação		Ag/Ni/Sn
Embalagem		Em granel/ fita
Cumprir a norma		IEC61000-4-5
Notas:
*1 Tensão AC a 50~60Hz
*2 Tensão do varistor		Medido a 1 mA DC
*3 Capacidade		Medido a f=1MHz,Vrms=0,5V
*4 Tensão máxima de travagem		Medido a 2A por 8/20μs Pulso
*5 Corrente transitória de pico nominal de pulso único		Medido por pulso de 8/20 μs

Aplicações

• Absorção eletrostática

• Absorção de ruído de pulso

Exemplos de aplicações

Produto de consumo

Aplicação

Telefone móvel

Câmara de vídeo digital

Câmara digital

PDA

Nota PC

DVD-ROM, CD-ROM

Reprodutor de CD/MD/MP3

Máquina de jogos

Terminal de dados

Painel LCD

Painel de toque

Unidade de botão e interruptor

Terminal de bateria

Terminal de entrada-saída de áudio-vídeo

Unidade de microfone/receptor

Unidade de controlo

Equipamento para veículos

CAN-BUS

ECU

Conector

Painel do ar condicionado

Áudio de carro

Navegação de veículos

FORMAS E DIMENSÕES

Varistor de óxido metálico MVR0805-431G de filme fino SMD 0805 2012 275VAC SMT para a tensão de pico e a eletricidade estática 1

Tipo	Comprimento ((L)	Largura ((W)	Alto (H)	Rescisão ((L1)
2012 ((0805)	2.0±0.20	1.20±0.20	0.8 (max)	0.3±0.20

Numeração das peças

Número da parte	Trabalho		Desagregação		Apertamento	Corrente de pico
	Voltagem		Voltagem		Voltagem	Corrente de pico
	Ar condicionado	DC	@ 1mA DC		8/20uS	8/20uS ((A) Ip ((MAX))
	VAC	VDC	VB		VC	603	805	1206
MVR0805-3R0G	1.4	2	3	2.4 ¢3.6	9	20
MVR0805-5R0G	2.4	3.3	5	4.06.0	12	20	60	80
MVR0805-8R0G	4	5.5	8	7.0 ¢10.5	14	20	60	80
MVR0805-120G	7	9	12	10 ¢ 14	24	20	60	80
MVR0805-180G	11	14	18	15.5 ¢ 21	30	20	80	100
MVR0805-240G	14	18	24	22 a 27	38	20	80	100
MVR0805-270G	17	22	27	24 ¢ 30	42	20	80	100
MVR0805-330G	20	26	33	29 ¢ 36	54	20	80	100
MVR0805-390G	24	30	39	35 ¢ 42	65	20	80	100
MVR0805-470G	28	36	47	42 ¢ 52	77	20	80	100
MVR0805-560G	35	45	56	50 ¢ 62	90		80	100
MVR0805-680G	40	56	68	60 ¢ 75	110			100
MVR0805-820G	50	65	82	73 ¢ 91	135			80
MVR0805-101G	60	85	100	90 ‰ 110	165			80
MVR0805-121G	75	100	120	108 ¢132	200
MVR0805-151G	95	125	150	135 ¢ 165	250
MVR0805-181G	115	150	180	162 ¢ 198	300
MVR0805-201G	130	170	205	184 ¢ 226	340
MVR0805-221G	140	180	220	198242	360
MVR0805-241G	150	200	240	216,264	395
MVR0805-271G	175	225	270	243 ¢ 297	455
MVR0805-361G	230	300	360	324 ¢ 396	595
MVR0805-391G	250	320	390	351 ¢ 429	650
MVR0805-431G	275	350	430	387 ¢ 473	710
MVR0805-471G	300	385	470	423 ¢ 517	775

Forma da onda de onda

Varistor de óxido metálico MVR0805-431G de filme fino SMD 0805 2012 275VAC SMT para a tensão de pico e a eletricidade estática 2

Normas IEC61000-4-5

Nível de gravidade	T1	T2
1	8 US	20 US
2	10 US	1000 US

Quantidade de embalagem em rolos

Varistor de óxido metálico MVR0805-431G de filme fino SMD 0805 2012 275VAC SMT para a tensão de pico e a eletricidade estática 3

Tipo	A	B	C	D	E	W	W₁
0402-1210	178.0±1.0	60.0±0.5	13.0±0.2	21.0±0.2	2.0±0.5	9.0±0.50	1.5±0.15
1812-3220	178.0±1.0	60.0±0.5	13.5±0.1	21.0±0.2	2.0±0.5	130,6 ± 0.2	1.5±0.15

Tipo		0402	0603	0805		1206	1210	1812	2220	3220
Quantidade	Papel	10000	4000	4000	-	-	-	-	-
Quantidade	Plastico	-	-	-	3000	3000	2000/3000	1000	800/1000	1000
