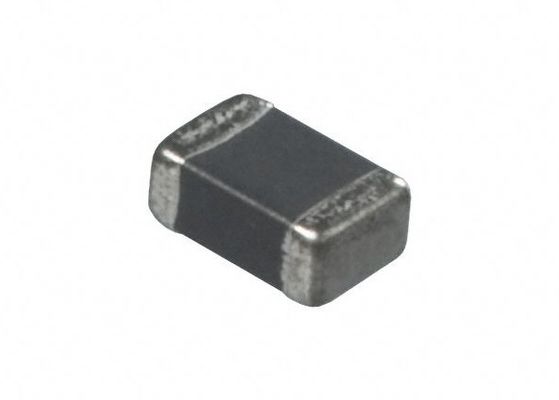

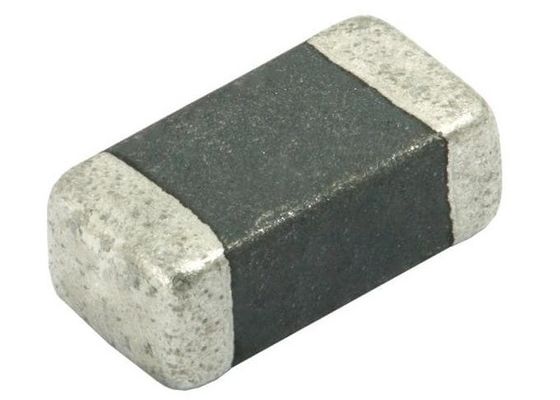

Automóvel 3216 Película espessa SMD 1206 Supressor de sobrecarga multicamadas Chip Varistor de óxido metálico 47V 40% Para proteção de modem
Características
• Varistores de óxido metálico do tipo SMD
• Ideal para contramedidas contra a DSE (conforme a norma IEC61000-4-2)
• Tipo de energia máxima elevada
• Baixa corrente de fuga
• Alta resistência a tensões cíclicas de temperatura
• Adequado tanto para solda de fluxo como de refluxo
• Produtos com terminações sem chumbo cumprem os requisitos da UE RoHS.
e o elemento varistor está isento nos termos do anexo 1, exceção 5 da Directiva 2005/95/CE da UE
• AEC-Q200 Qualificado
Classificações elétricas
Parte
Número |
Trabalho
|
Desagregação
|
Apertamento
|
Corrente de pico
|
||||||||
Voltagem
|
Voltagem
|
Voltagem
|
||||||||||
Ar condicionado
|
DC
|
@ 1mA DC
|
8/20uS
|
8/20uS ((A) Ip ((MAX))
|
||||||||
VAC
|
VDC
|
VB
|
VC
|
0603
|
0805
|
1206
|
1210
|
1812
|
2220
|
3220
|
||
MVR1206-3R0G
|
1.4
|
2
|
3
|
2.4 ¢3.6
|
9
|
20
|
|
|
|
|
|
|
MVR1206-5R0G
|
2.4
|
3.3
|
5
|
4.06.0
|
12
|
20
|
60
|
80
|
|
|
|
|
MVR1206-8R0G
|
4
|
5.5
|
8
|
7.0 ¢10.5
|
14
|
20
|
60
|
80
|
250
|
400
|
|
|
MVR1206-120G
|
7
|
9
|
12
|
10 ¢ 14
|
24
|
20
|
60
|
80
|
250
|
400
|
800
|
|
MVR1206-180G
|
11
|
14
|
18
|
15.5 ¢ 21
|
30
|
20
|
80
|
100
|
250
|
400
|
800
|
500
|
MVR1206-240G
|
14
|
18
|
24
|
22 a 27
|
38
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
MVR1206-270G
|
17
|
22
|
27
|
24 ¢ 30
|
42
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
MVR1206-330G
|
20
|
26
|
33
|
29 ¢ 36
|
54
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
MVR1206-390G
|
24
|
30
|
39
|
35 ¢ 42
|
65
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
MVR1206-470G
|
28
|
36
|
47
|
42 ¢ 52
|
77
|
20
|
80
|
100
|
250
|
500
|
1200
|
500
|
MVR1206-560G
|
35
|
45
|
56
|
50 ¢ 62
|
90
|
|
80
|
100
|
250
|
500
|
1200
|
500
|
MVR1206-680G
|
40
|
56
|
68
|
60 ¢ 75
|
110
|
|
|
100
|
250
|
500
|
1200
|
500
|
MVR1206-820G
|
50
|
65
|
82
|
73 ¢ 91
|
135
|
|
|
80
|
200
|
300
|
800
|
500
|
MVR1206-101G
|
60
|
85
|
100
|
90 ‰ 110
|
165
|
|
|
80
|
200
|
300
|
800
|
500
|
MVR1206-121G
|
75
|
100
|
120
|
108 ¢132
|
200
|
|
|
|
200
|
300
|
500
|
500
|
MVR1206-151G
|
95
|
125
|
150
|
135 ¢ 165
|
250
|
|
|
|
|
300
|
500
|
500
|
MVR1206-181G
|
115
|
150
|
180
|
162 ¢ 198
|
300
|
|
|
|
|
|
500
|
500
|
MVR1206-201G
|
130
|
170
|
205
|
184 ¢ 226
|
340
|
|
|
|
|
|
|
500
|
MVR1206-221G
|
140
|
180
|
220
|
198242
|
360
|
|
|
|
|
|
|
500
|
MVR1206-241G
|
150
|
200
|
240
|
216,264
|
395
|
|
|
|
|
|
|
500
|
MVR1206-271G
|
175
|
225
|
270
|
243 ¢ 297
|
455
|
|
|
|
|
|
|
500
|
MVR1206-361G
|
230
|
300
|
360
|
324 ¢ 396
|
595
|
|
|
|
|
|
|
500
|
MVR1206-391G
|
250
|
320
|
390
|
351 ¢ 429
|
650
|
|
|
|
|
|
|
500
|
MVR1206-431G
|
275
|
350
|
430
|
387 ¢ 473
|
710
|
|
|
|
|
|
|
400
|
MVR1206-471G
|
300
|
385
|
470
|
423 ¢ 517
|
775
|
|
|
|
|
|
|
400
|
Dimensão (mm)
Modelo | 1005 ((0402) | 1608 ((0603) | 2012 ((0805) | 3216 ((1206) | 3225(1210) | 4532(1812) | 5750 ((2220) | 8050 ((3220) |
Duração (L) |
1.00±0.15 | 1.60±0.20 | 2.00±0.20 | 3.20±0.20 | 3.20±0.20 | 4.50±0.30 | 5.70±0.30 | 8.0±0.30 |
Largura ((W) | 0.50±0.15 | 00,80 ± 0.20 | 1.20±0.20 | 1.60±0.20 | 2.50±0.20 | 3.20±0.20 | 5.00±0.30 | 5.00±0.30 |
Alto (H) | 0.70max | 0.90max | 1.30max | 1.60max | 2.50max | 3.20max | 4.50max | 4.50max |
Teste de fiabilidade ambiental
Características | Método de ensaio e descrição | |||
Armazenamento a alta temperatura | A amostra deve ser submetida a 125 °C durante 1000 horas num banho termostático sem carga e, em seguida, armazenada a temperatura ambiente e com umidade durante 1 a 2 horas.A variação da tensão do varistor deve ser inferior a 10%. | |||
Ciclo de temperatura | O ciclo de temperatura da temperatura especificada deve ser repetido cinco vezes e, em seguida, armazenado à temperatura ambiente e humidade durante uma a duas horas.A variação da tensão do varistor deve ser inferior a 10% e os danos mecânicos devem ser examinados.. | Passo | Temperatura | Período |
1 | -40±3°C | 30min±3 | ||
2 | Temperatura ambiente | 1 a 2 horas | ||
3 | 125±2°C | 30min±3 | ||
4 | Temperatura ambiente | 1 a 2 horas | ||
Carga de alta temperatura | Após a aplicação contínua da tensão máxima admissível a 85°C durante 1000 horas, a amostra deve ser armazenada a temperatura ambiente e a umidade durante uma ou mais horas,a variação da tensão do varistor deve ser inferior a 10%. | |||
Carga térmica húmida/ Carga de humidade |
A amostra deve ser submetida a um ambiente de 40°C,90 a 95% RH e a tensão máxima admissível aplicada durante 1000 horas, sendo depois armazenada a temperatura ambiente e com umidade durante uma ou duas horas.A variação da tensão do varistor deve ser inferior a 10%. | |||
Armazenamento a baixa temperatura | A amostra deve ser submetida a -40°C, sem carga, durante 1000 horas e depois armazenada a temperatura ambiente durante uma ou duas horas. |
Especificação da embalagem
1A fita translúcida de cobertura deve ser selada térmicamente para transportar os produtos e a bobina deve ser utilizada para enrolar a fita.
2 A adesão da fita de cobertura selada a calor deve ser de 40+20/-15 gramas.
3 Tanto a cabeça como a parte final da fita devem estar vazias para o pacote de bobina e para a máquina de recolha automática SMT, sendo ligada à cabeça da fita uma fita de papel normal para a alça do operador.
Tipo |
A0 ± 0.10 |
B0 ± 0.10 |
K0 ± 0.10 |
T ± 0.05 |
T2 ± 0.05 |
D0 +0.10 |
D1 ± 0.05 |
P1 ± 0.10 |
P2 ± 0.05 |
P0 ± 0.05 |
W ± 0.20 |
E ± 0.10 |
F ± 0.05 |
0402 | 1.08 | 1.88 | 1.04 | 0.22 | 0.87 | 1.50 | 1.00 | 4.00 | 2.00 | 4.00 | 8.00 | 1.75 | 3.50 |
0603 | 1.08 | 1.88 | 1.04 | 0.22 | 1.17 | 1.50 | 1.00 | 4.00 | 2.00 | 4.00 | 8.00 | 1.75 | 3.50 |
0805 | 1.42 | 2.30 | 1.04 | 0.22 | 1.26 | 1.50 | 1.00 | 4.00 | 2.00 | 4.00 | 8.00 | 1.75 | 3.50 |
1206 | 1.88 | 3.50 | 1.27 | 0.20 | 1.49 | 1.50 | 1.00 | 4.00 | 2.00 | 4.00 | 8.00 | 1.75 | 3.50 |
1210 | 2.18 | 3.46 | 1.45 | 0.22 | 1.77 | 1.50 | 1.00 | 4.00 | 2.00 | 4.00 | 8.00 | 1.75 | 3.50 |
1812 | 3.66 | 4.95 | 1.74 | 0.25 | 1.99 | 1.50 | 1.50 | 8.00 | 2.00 | 4.00 | 12.00 | 1.75 | 5.50 |
2220 | 5.10 | 5.97 | 2.80 | 0.25 | 3.05 | 1.50 | 1.50 | 8.00 | 2.00 | 4.00 | 12.00 | 1.75 | 5.50 |
3220 | 5.50 | 8.50 | 2.80 | 0.30 | 3.50 | 1.50 | 1.50 | 8.00 | 2.00 | 4.00 | 16.00 | 1.75 | 7.50 |
