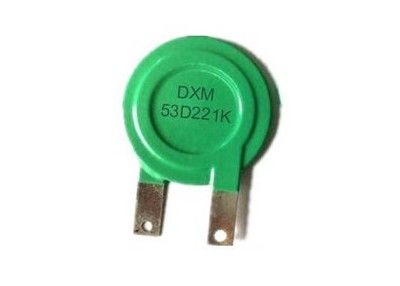

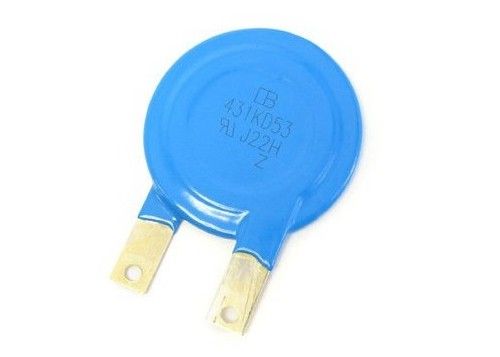

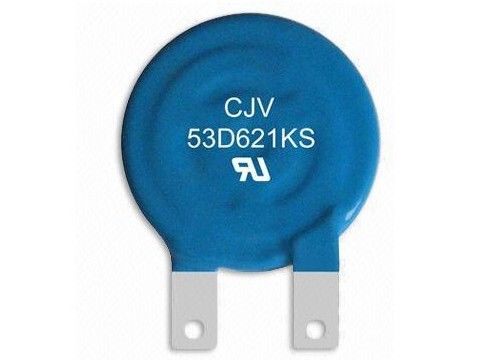

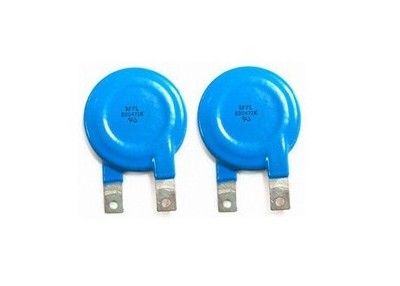

bloco 53D271K 270V 10% 70KA dos MOVIMENTOS do varistor de óxido metálico do disco VDR de 2Pin 53mm único para a proteção da sobretensão de UPS

2Pin 53mm Single Disc VDR Metal Oxide Varistor MOV Bloco 53D271K 270V 10% 70KA Para Proteção contra Supervoltagem UPS

Descrição

Os varistores consistem em um disco de material cerâmico ZnO de baixo b com duas condutas sólidas de cobre (apenas tipos S20) ou fio de aço revestido de cobre.São revestidas com uma camada de epóxi livre de halogênio de cor ocreO encapsulamento é resistente a todos os solventes de limpeza, em conformidade com a norma IEC 60068-2-45.

Os varistores com chumbo radial da série 53D fornecem uma solução ideal de protecção de circuito para aplicações de baixa tensão de CC, oferecendo níveis de sobretensão mais elevados do que nunca antes disponíveis nesses discos pequenos.A corrente nominal máxima de picos pode atingir até 70KA ((8/20 μs pulso) para proteger contra picos elevados, incluindo interferências indiretas de raios, transientes de comutação do sistema e transientes rápidos anormais da fonte de alimentação.

Características

• Varistor de óxido metálico 53D (MOV), com resina epóxi, corrente de pico 70kA.
• O diâmetro e a espessura são controlados de forma eficaz dentro da escala de projecto.
• A corrente de pico é atingida no nível líder mundial. Pode suportar impulso de 8/20us, pico de corrente Imax 40kA 2 vezes.
• Estabilidade térmica: Soldagem do elemento de corte térmico com 145 graus, o tempo de corte não é inferior a 5 segundos sob corrente de 1A; o tempo de corte é de 3-5 segundos sob corrente de 1,5A.

• Disco de óxido de zinco de baixa e alta pureza
• Revestimento isolante de epoxi sem halogênio
• Disco de óxido de zinco, revestido por epoxi HF
• Cintas retas e torcidas
• Linhas retas com flange

Aplicação

Protecção contra sobrevoltagem e tensão transitória

Dimensão (mm)

Espessura

Especificação do varistor de óxido metálico

Montar

Os varistores são adequados para processamento em equipamentos de inserção automática e de corte e dobra.
Os varistores com cabos de flange fornecem melhor posicionamento em placas de circuito impresso (PCB) e controle mais preciso sobre a altura dos componentes.Isto é importante para a montagem manual e técnicas de inserção automáticaVer desenho dos contornos das condutas de flange.

Soldadura típica

235 °C, duração: 5 s (com Pb)
245 °C, duração: 5 s (sem chumbo (Pb))
Resistência ao calor da solda
260 °C, duração: 10 s no máximo.

INFLAMMABILIDADE

Os varistores são passivos, não inflamáveis.
O encapsulamento é feito de epoxi resistente a incêndios, em conformidade com a norma UL 94 V-0.
