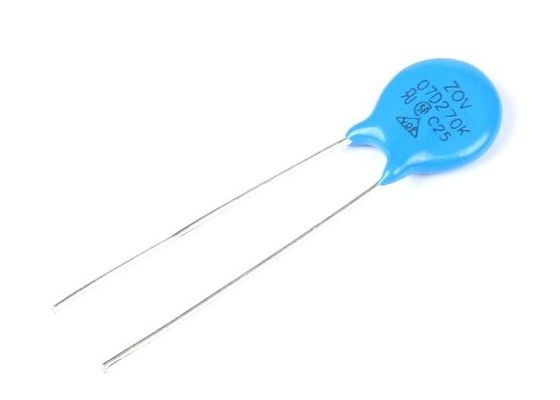

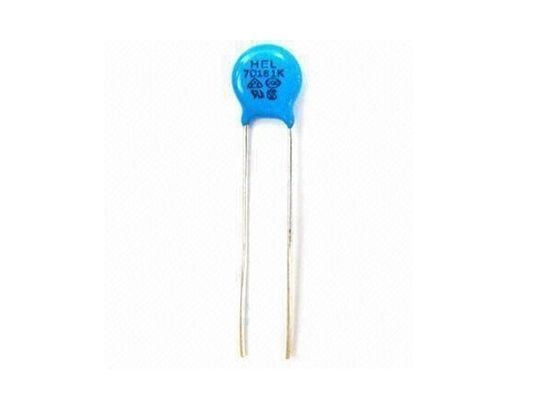

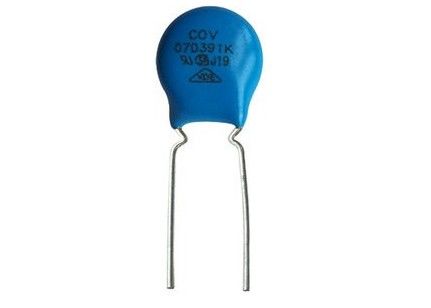

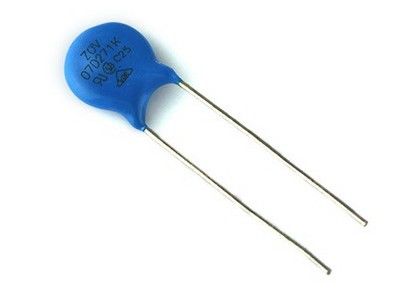

Padrão D Série 7mm Disc 07D271K 271 270V Óxido de zinco Óxido de metal Varistor 175VAC 225VDC Resistência dependente de tensão
Características
Supressão de tensão transitória de alto desempenho
Tempo de resposta curto à tensão de sobretensão
Dimensão da energia de espera baixa
Excelentes características de fixação
Alto desempenho resistente a correntes de sobrealimentação
Alta fiabilidade
UL, CSA, VDE e SEV reconhecidos
Numeração das peças
|
Parte
Número
|
Vac
(V)
|
Vdc
(V)
|
V1mA
(A)
|
Ip
(A)
|
Vc
(V)
|
I (A)
Padrão
|
I (A)
Alta onda
|
(J)
Padrão
|
(J)
Alta onda
|
Classificados
Potência ((W)
|
C@
1KHz ((pf)
|
| 07D180K ((J) |
11 |
14 |
18 ((15-21.6) |
2.5 |
36 |
250 |
500 |
0.9 |
2.0 |
0.02 |
2800 |
| 07D220K ((J) |
14 |
18 |
22 ((19.5-26) |
2.5 |
43 |
250 |
500 |
1.1 |
2.4 |
0.02 |
2300 |
| 07D270K ((J) |
17 |
22 |
27 (((24-31) |
2.5 |
53 |
250 |
500 |
1.4 |
3.0 |
0.02 |
1800 |
| 07D330K ((J) |
20 |
26 |
33 ((29.5-36.5) |
2.5 |
65 |
250 |
500 |
1.7 |
3.5 |
0.02 |
1500 |
| 07D390K ((J) |
25 |
31 |
39 ((35-43) |
2.5 |
77 |
250 |
500 |
2.1 |
4.0 |
0.02 |
1300 |
| 07D470K ((J) |
30 |
38 |
47 ((42-52) |
2.5 |
93 |
250 |
500 |
2.5 |
5.0 |
0.02 |
1100 |
| 07D560K ((J) |
35 |
45 |
56 ((50-62) |
2.5 |
110 |
250 |
500 |
3.1 |
6.0 |
0.02 |
890 |
| 07D680K ((J) |
40 |
56 |
68 ((61-75) |
2.5 |
135 |
250 |
500 |
3.6 |
7.0 |
0.02 |
740 |
| 07820K ((J) |
50 |
65 |
82(74-90) |
10 |
135 |
1200 |
1750 |
5.5 |
10 |
0.25 |
600 |
| 07D101K ((J) |
60 |
85 |
100 ((90-110) |
10 |
165 |
1200 |
1750 |
6.5 |
12 |
0.25 |
500 |
| 07D121K ((J) |
75 |
100 |
120 ((108-132) |
10 |
200 |
1200 |
1750 |
7.8 |
13 |
0.25 |
420 |
| 07D151K ((J) |
95 |
125 |
150 ((135-165) |
10 |
250 |
1200 |
1750 |
9.7 |
13 |
0.25 |
330 |
| 07D181K ((J) |
115 |
150 |
180(162-198) |
10 |
300 |
1200 |
1750 |
11.7 |
16 |
0.25 |
280 |
| 07D201K ((J) |
130 |
170 |
200 (((180-220) |
10 |
340 |
1200 |
1750 |
13 |
17 |
0.25 |
250 |
| 07D221K ((J) |
140 |
180 |
220 ((198-242) |
10 |
360 |
1200 |
1750 |
14 |
19 |
0.25 |
23007D |
| 07D241K ((J) |
150 |
200 |
240 ((216-264) |
10 |
395 |
1200 |
1750 |
15 |
21 |
0.25 |
210 |
| 07D271K ((J) |
175 |
225 |
270 ((243-297) |
10 |
455 |
1200 |
1750 |
18 |
24 |
0.25 |
185 |
| 07D301K ((J) |
190 |
250 |
300(270-330) |
10 |
500 |
1200 |
1750 |
20 |
26 |
0.25 |
165 |
| 07D331K ((J) |
210 |
275 |
330(297-363) |
10 |
550 |
1200 |
1750 |
23 |
28 |
0.25 |
150 |
| 07D361K ((J) |
230 |
300 |
360 ((324-396) |
10 |
595 |
1200 |
1750 |
25 |
32 |
0.25 |
140 |
| 07D391K ((J) |
250 |
320 |
390 ((351-429) |
10 |
650 |
1200 |
1750 |
25 |
35 |
0.25 |
130 |
| 07D431K ((J) |
275 |
350 |
430 ((387-473) |
10 |
710 |
1200 |
1750 |
28 |
40 |
0.25 |
115 |
| 07D471K ((J) |
300 |
385 |
470 ((423-517) |
10 |
775 |
1200 |
1750 |
30 |
42 |
0.25 |
105 |
| 07D511K ((J) |
320 |
415 |
510 ((459-561) |
10 |
845 |
1200 |
1750 |
30 |
45 |
0.25 |
100 |
| 07D561K ((J) |
350 |
460 |
560 ((504-616) |
10 |
925 |
1200 |
1750 |
30 |
49 |
0.25 |
90 |
| 07D621K ((J) |
385 |
505 |
620 ((558-682) |
10 |
1025 |
1200 |
1750 |
33 |
55 |
0.25 |
80 |
| 07D681K ((J) |
420 |
560 |
680 ((612-748) |
10 |
1120 |
1200 |
1750 |
33 |
60 |
0.25 |
75 |
| 07D751K ((J) |
460 |
615 |
750 ((675-825) |
10 |
1240 |
1200 |
1750 |
67.2 |
65 |
0.25 |
70 |
| 07D781K ((J) |
485 |
640 |
780 ((702-858) |
10 |
1290 |
1200 |
1750 |
67.2 |
65 |
0.25 |
70 |
| 07D821K ((J) |
510 |
670 |
820 ((738-902) |
10 |
1355 |
1200 |
1750 |
67.2 |
70 |
0.25 |
60 |
Dimensão (mm)
|
Dmax
|
9
|
|
Hmax
|
11
|
|
Lmin
|
25
|
|
A ± 1
|
5
|
|
± 0.02
|
0.6
|
Espessura Tmax.
|
180K - 680K
|
5.0
|
621K-681K
|
7.0
|
|
820K - 201K
|
5.0
|
751K-821K
|
7.5
|
|
221K-331K
|
5.5
|
|
|
|
361K-471K
|
6.0
|
|
|
|
511K-561K
|
6.5
|
|
Aplicações
Protecção contra sobretensões em:
Eletrónica de consumo
Eletrónica industrial
Eletrónica de comunicação
Sistemas de medição e controlo
Eletrodomésticos eletrónicos
Protecção contra ondas induzidas pela iluminação que atinge as linhas de energia.
Supressão de sobretensões causadas pela comutação de cargas indutivas, tais como transformadores, relés e bobinas.
Definição de termos de varistor
Voltagem nominal RMS, Voltagem nominal CC:
Os valores máximos designados da tensão do sistema de alimentação que podem ser aplicados continuamente entre os terminais de um dispositivo.
Voltagem do varistor: característica de teste que é usada para classificar os varistores por tipo.As características de fixação da tensão do varistor podem ser definidas em vários níveis de ensaio..
Corrente transitória de pulso único de pico nominal: corrente de onda de aumento máximo, forma de onda de 8/20 μs que um varistor é classificado para suportar uma única onda.
Energia transitória nominal de um único pulso: energia máxima admissível para um único impulso (ver formas de onda especificadas).
Voltagem máxima de fixação: Voltagem máxima medida através dos terminais do dispositivo quando um impulso de corrente de amplitude e forma de onda especificados é conduzido através do varistor.
Capacitância típica: os valores típicos da capacitância são medidos a uma frequência de ensaio de 1 kHz. Os valores da capacitância são apenas para fins de referência, não sujeitos a inspecção de saída.
Características gerais
Temperatura de armazenagem: -55°C a +125°C
Temperatura da superfície de funcionamento: 125°C
Temperatura ambiente de funcionamento: -55°C a +85°C (sem desclassificação)
Coeficiente de tensão-temperatura máximo: <- 0,05% ̊C
Resistência de isolamento: 1000 Mega-ohm no mínimo
Hi Pot (Leads To Case, 1 Min.): 2500 VDC
Tempo de resposta típico: < 15 nanossegundos
Classificação de epoxi: 94V-0
Corrente Energia Derating (> 85°C ): -2,5 % °C DC
Corrente de vazamento: 200μA no máximo (a tensão nominal de funcionamento CC)
Capacidade de solda: MIL-STD-202F
Nivel de dissipação de potência ((P, em watts): Todas as definições são de acordo com as especificações IEEE C62.33.
Oferta de corte de chumbo Varistor
A: 4,0 ± 1,0 mm ((Corte de chumbo encolhido para 5D, 7D)
B: 3,0 ± 1,0 mm ((Corte de chumbo encolhido para todos os diâmetros)
C: 4,5 ± 1,5 mm ((Corte de chumbo encolhido para 10D, 14D)
D: 6,5 ± 1,0 mm ((Corte de chumbo encolhido para todos os diâmetros)
E: 4,0 ±1,0 mm ((Corte de chumbo recto para 5D, 7D, 10D, 14D, 20D)
F: 5,0 ± 1,0 mm ((Corte de chumbo encolhido para 10D, 14D)
J: 3,0 ± 0,5 mm K: 3,5 ± 1,0 mm
Corrente de pico por pulso versus duração do pulso
Diminuição de energia versus temperatura
