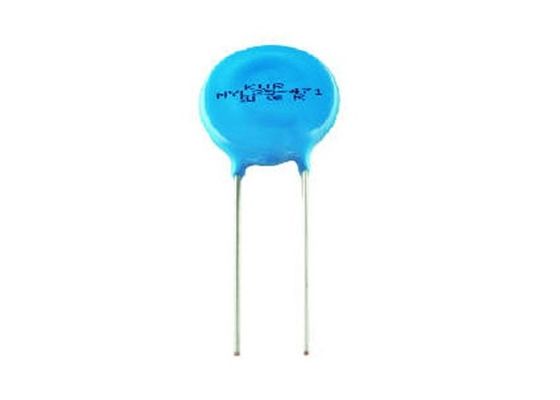

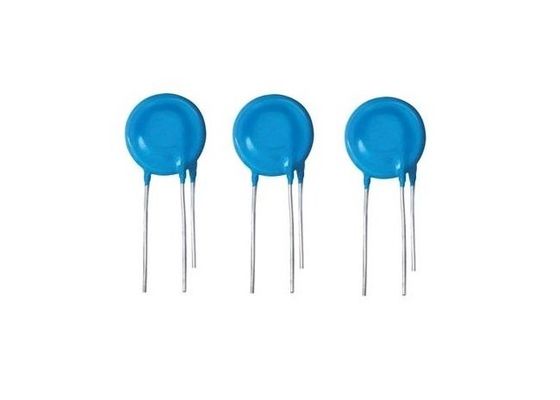

A luz de rua SPD 2PIN TMOV protegeu termicamente o varistor de óxido metálico 20mm 320VAC 10KA com o acessório térmico da interrupção
Aplicações
• Produtos do SPD
• Módulos da proteção do painel de C.A.
• Linha fontes da C.A. de alimentação
• Conectores protegidos impulso da tira
• Medidores da alimentação CA
• Torneiras Relocatable da alimentação CA
• GFCI (corrente de falha Interupter da terra)
• UPS (fonte de alimentação Uninterruptable)
• Bens brancos
• Luz de rua de encaixe SPD
• Fontes de alimentação de AC/DC
Descrição
|
|
| Dmax | 25,0 |
d1 (±0.1) |
1,0 |
| H2 máximo | 29,0 | d2 (±0.1) | 1,0 |
| Tmax | 10,7 | Fio de ligação | Estanhando o fio de cobre |
| Lmin | 15,0 |
Cumpra com |
Diretriz orientadora de ROHS |
| W1 (±1.0) | 11,5 | Revestimento |
Resina de cola Epoxy isolada azul |
| e1 (máximo) | 5,6 | Peso de unidade | 8.3g |
Desempenhos bondes
| Parâmetros bondes | |||||||
| Tensão do varistor (V1mA) | 459V | ~ | 510 V | ~ | 561V | ||
| Tensão de funcionamento contínua máxima | Vrms: 320 V; | VDC: 410V | |||||
| Poder avaliado | 1,0 W | ||||||
| Máximo que aperta a tensão (8/20μs) | VC: 850V; | IC: 100A | |||||
| Corrente de impulso (1×8/20μs) | 10000 A | (8/20μs) | |||||
| Energia máxima | 184 J | (2ms) | |||||
| Capacidade típica | 1050pF | (1KHz) | |||||
| Corrente do escapamento | ≦10μA | (75% de V1mA (C.C.)) | |||||
| Temperatura de funcionamento | -40℃ ~ +85℃ | ||||||
| Temperatura de armazenamento | -40℃ ~ +100℃ | ||||||
| Temperatura do fusível | 146℃ | ||||||
| Temperatura/tempo soldados mão | 265℃/3s | ||||||
| Embalagem | ■ | Volume | 200pcs/bag | 800pcs/box | 1600pcs/carton |
| □ | Tape&Reel | ----PCes/carretel | ------PCes/caixa | ------PCes/caixa | |
| □ | Ammopack | ----PCes/saco | -------------------- | ------PCes/caixa |
Características
• Projetou facilitar a conformidade a UL1449 para produtos do SPD
• Corrente de impulso do pico alto que avalia até 10kA
• Onda solderable
• Formulário da ligação e opção padrão do afastamento
• -55°C à escala de funcionamento do temp de +85°C

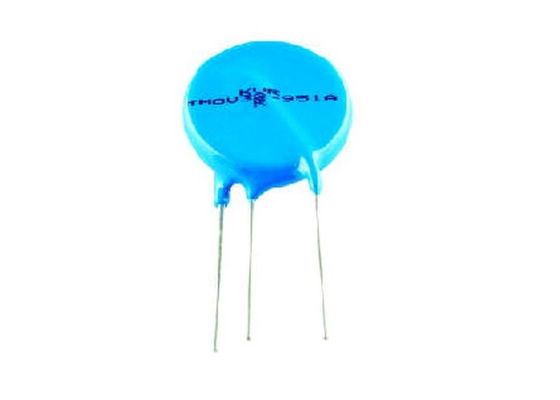

• versão da Três-ligação disponível para finalidades da indicação
Selecione os varistores direitos para a proteção de circuito da sobretensão
Os varistores, igualmente chamados varistores (MOVs) do metal-óxido, são usados para proteger circuitos sensíveis de uma variedade de condições da sobretensão. Essencialmente, estes dispositivos tensão-dependentes, não-lineares têm as características elétricas similares aos diodos lado a lado de Zener.
Etapa 1: Para encontrar a avaliação da tensão dos MOVIMENTOS, permita a altura livre de 20% esclarecer tolerâncias do inchamento e da poder-fonte da tensão: 24 C.C. de V do × 1,2 = 28,8 da C.C. de V. Dado que nenhum varistor tem uma avaliação da tensão de exatamente 28,8 V, verifique as folha de dados para ver se há especificações para 31-V C.C. MOVs.
Etapa 2: Para determinar que tamanho do disco dos MOVIMENTOS ao uso, identifica primeiramente as séries dos MOVIMENTOS que cumprem minimamente a exigência do impulso 1000-A. Inspecionando a tabela acima sugere um MOVIMENTO de 20 milímetros com uma avaliação contínua máxima da tensão da C.C. 31-V (número da peça V20E25P) como uma solução possível para cumprir as exigências.
Etapa 3: Use as curvas da pulso-avaliação (Fig. 2) na mesma folha de dados para determinar capacidades do pulso relativo aos 40 pulsos na exigência 1000-A.
