Montar PCB Miniatura Axial Cartucho de Chumbo Fuses Pico Fuso de Ação Rápida 2.4x7 3x7 2x7 125V 250V 2Amp Para Sistema de Iluminação
Descrição
Os fusíveis de acção rápida abrem-se com sobrecarga e cortam-se muito rapidamente.As utilizações incluem proteção suplementar em aparelhos ou equipamentos de utilização para proteger os componentes ou circuitos internos.Os fusíveis de acção rápida não são concebidos para suportar correntes de sobrecarga temporárias associadas a certas cargas eléctricas.
Características
- Requisitos reduzidos de espaço para PCB
- Certificado internacionalmente
- Baixa resistência interna
- Resistente a vibrações
- Ação muito rápida.
- Pequeno.
- Ampla gama de correntes
- Ampla gama de temperaturas de funcionamento
- Descalcificação a baixa temperatura
Especificações
| Corrente nominal | 2.0A |
| Nomenclatura de tensão | 250 VAC |
| Capacidade de quebra | 50A@125V/250VAC,50-60Hz |
| Queda de tensão | (1,0 x 1): 230 mV no máximo. |
| Dispersão do Poder | (1,0 x 1): 550 mW no máximo. |
| Fúria atual | 100mA ~ 6,3A |
| Resistência ao frio em CC | 0.0145 Ohms ~ 5,5 Ohms |
| Tipo de fusível | Montagem de placa (excluindo o estilo de cartucho) |
| Nomenclatura de tensão | AC:250V |
| Tempo de resposta | Rápido. |
| Tamanho / Dimensão | 0.155" de diâmetro x 0,280" de largura (3,94 mm x 7,11 mm) |
| Embalagem / Caixa | Axial |
| Temperatura de funcionamento | -55°C ~ 125°C |
| Tipo de montagem | Através do Buraco |
| Fusão I2t | 0.000192 ~ 5.55 |
Dimensão do produto e da fitaUnidade: mm
Apresentações da série
|
Parte - Não, não. |
Ampère Classificação |
Voltagem Classificação |
Quebrar Capacidade |
Eu...2Fusão Integral ((A)2.S) |
Autorizações da Agência |
||
| UL (em inglês) | CUL |
PSE |
|||||
| SFB0100A/B | 100 mA | 250 V/125 V | 50A@125V/250VAC | 0.001 | ● | ● | ○ |
| SFB0125A/B | 125 mA | 250 V/125 V | 50A@125V/250VAC | 0.002 | ● | ● | ○ |
| SFB0160A/B | 160 mA | 250 V/125 V | 50A@125V/250VAC | 0.003 | ● | ● | ○ |
| SFB0200A/B | 200 mA | 250 V/125 V | 50A@125V/250VAC | 0.006 | ● | ● | ○ |
| SFB0250A/B | 250 mA | 250 V/125 V | 50A@125V/250VAC | 0.012 | ● | ● | ○ |
| SFB0300A/B | 300 mA | 250 V/125 V | 50A@125V/250VAC | 0.016 | ● | ● | ○ |
| SFB0315A/B | 315 mA | 250 V/125 V | 50A@125V/250VAC | 0.019 | ● | ● | ○ |
| SFB0350A/B | 350 mA | 250 V/125 V | 50A@125V/250VAC | 0.022 | ● | ● | ○ |
| SFB0400A/B | 400 mA | 250 V/125 V | 50A@125V/250VAC | 0.035 | ● | ● | ○ |
| SFB0500A/B | 500 mA | 250 V/125 V | 50A@125V/250VAC | 0.047 | ● | ● | ○ |
| SFB0630A/B | 630 mA | 250 V/125 V | 50A@125V/250VAC | 0.056 | ● | ● | ○ |
| SFB0750A/B | 750 mA | 250 V/125 V | 50A@125V/250VAC | 0.078 | ● | ● | ○ |
| SFB0800A/B | 800 mA | 250 V/125 V | 50A@125V/250VAC | 0.098 | ● | ● | ○ |
| SFB1100A/B | 1A | 250 V/125 V | 50A@125V/250VAC | 0.3 | ● | ● | ○ |
| SFB1125A/B | 1.25A | 250 V/125 V | 50A@125V/250VAC | 0.5 | ● | ● | ○ |
| SFB1150A/B | 1.5A | 250 V/125 V | 50A@125V/250VAC | 0.6 | ● | ● | ○ |
| SFB1160A/B | 1.6A | 250 V/125 V | 50A@125V/250VAC | 0.8 | ● | ● | ○ |
| SFB1200A/B | 2A | 250 V/125 V | 50A@125V/250VAC | 1.2 | ● | ● | ○ |
| SFB1250A/B | 2.5A | 250 V/125 V | 50A@125V/250VAC | 2 | ● | ● | ○ |
| SFB1300A/B | 3A | 250 V/125 V | 50A@125V/250VAC | 2.5 | ● | ● | ○ |
| SFB1315A/B | 3.15A | 250 V/125 V | 50A@125V/250VAC | 2.9 | ● | ● | ○ |
| SFB1350A/B | 3.5A | 250 V/125 V | 50A@125V/250VAC | 3.1 | ● | ● | ○ |
| SFB1400A/B | 4A | 250 V/125 V | 50A@125V/250VAC | 4.2 | ● | ● | ○ |
| SFB1500A/B | 5A | 250 V/125 V | 50A@125V/250VAC | 7.2 | ● | ● | ○ |
| SFB1630A/B | 6.3A | 250 V/125 V | 50A@125V/250VAC | 12 | ● | ● | ○ |
Características de funcionamento
|
Percentagem de Ampère de classificação ((In) |
Tempo de sopro |
| 100% * Em | 4 horas Min |
| 200% * Em | 60 segundos Max. |
Aplicação
Sistema de iluminação
Fornecimento de energia
TV LCD/PDP
Monitores LCD
Máquinas de automação de escritório
Sistema de áudio/vídeo
Equipamento médico
Quantidade de embalagem
A. Embalagens a granel:
500 peças por saco de poliéster;
10 sacos de polipropileno por caixa interna;
4 caixas internas por embalagem
B. Embalagem com fita adesiva: (Pacote padrão)
3000 unidades por caixa interna
10 caixas internas por embalagem
Dados ambientais
• Teste de vida útil: 2000 horas a 80% de corrente nominal, 55°C
• Resistência à umidade: MIL-STD-202, Método 106, 90% de umidade relativa a 65°C.
• Temperatura de funcionamento: -55°C a 125°C, com uma desativação adequada do fusível
• Resistência ao calor da solda: MIL-STD-202, Método 210, Condição de ensaio C (260°C)
• Spray de sal: MIL-STD-202, método 101, condição de ensaio B
• Choque: MIL-STD-202, Método 213, Condição de ensaio I, 100G ̊s durante 6 milissegundos
• Resistência terminal: MIL-STD-202, Método 211, Condição de ensaio A, suportará 7 lb. teste de tração axial.
• Choque térmico: MIL-STD-202, método 107, condição de ensaio B, -65°C a 125°C
• Ciclo térmico: EIA-STD-RS-186-C, Condição de ensaio A, -55°C a 85°C
• Vibração: MIL-STD-202, Método 204, Condição de ensaio C, (55 a 2000 HZ, pico de 10 G ̊s)
• Soldagem por ondas: temperatura máxima do reservatório 260°C, exposição máxima de 10 segundos, .125 " do corpo
• Soldurabilidade: MIL-STD-202, Método 208

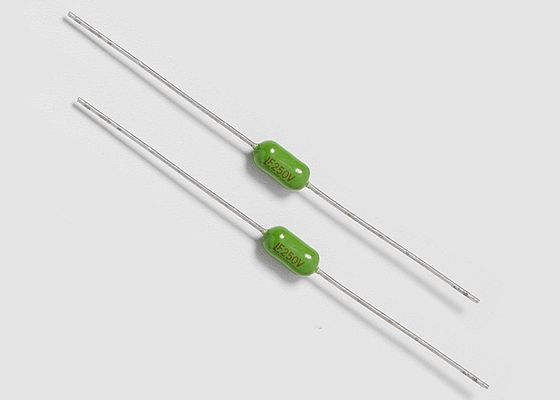

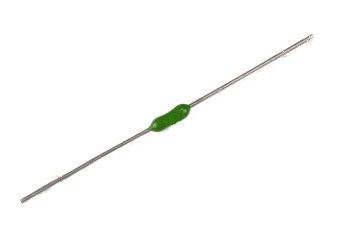

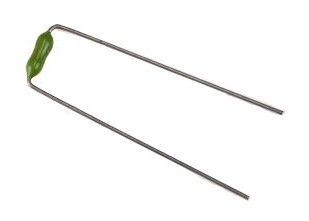

Fotos do produto
