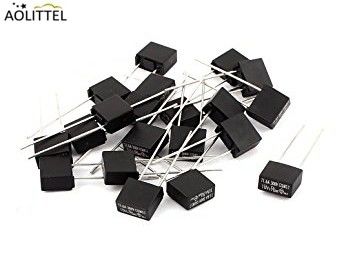

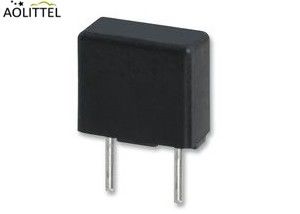

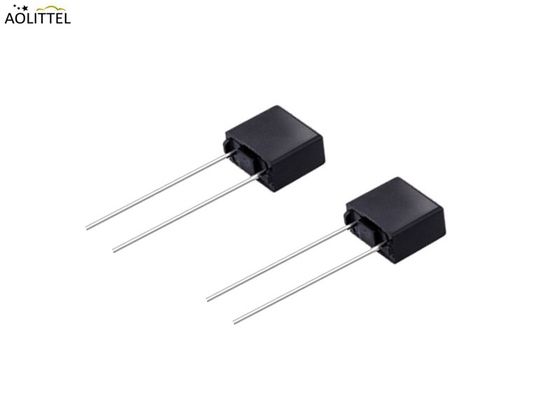

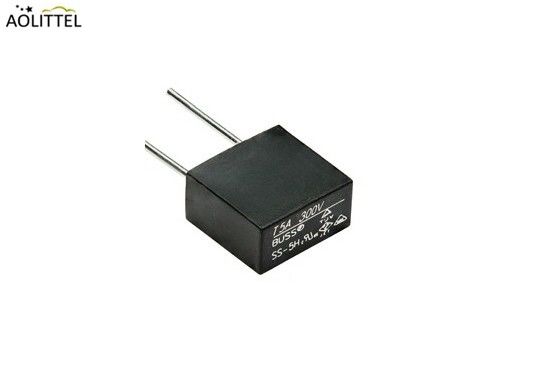

8.4x8.4x4mm Subminiatura Quadrada Negra Micro Fuso de Ação Rápida 50mA-10A Com Classificação 300VAC
Características do produto
| Materiais | Corpo:térmoplástico UL94 V-0 Chumbo: fio de cobre conservado |
| Temporário operacional. | -55°C a +125°C (considerar a redução da classificação) |
| Soldabilidade | 260°C, ≤ 3s. (onda) 350±10°C, ≤ 3s. (soldagem) |
| Resistência ao calor da solda | 260°C, 10 s. (onda) |
| Parâmetros de solda | Parâmetro de solda por ondas |
Parâmetro de solda manual | |
| Condições de armazenagem | Pode ser armazenado durante 3 anos sob condições de vedação apertada a uma temperatura de +10°C a 60°C, com umidade relativa ≤ 75%. |
- Não, não, não.
Descarregar- Não.
Tempo de pré-arco / Característica atual (limites)
Classificação | Tempo de sopro |
| 210% | 30 minutos no máximo |
| 275% | 10 ms~3 s |
| 1000% | 20 ms no máximo |
Descrição
Um micro fusível é um fusível subminiatura com chumbo radial, oferecido em um fator de forma cilíndrico ou retangular.Os micro fusíveis são feitos com qualquer vidroSão concebidos para ser electricamente equivalentes a cartuchos de vidro em miniatura, fusíveis num pacote menor com maior tolerância a impactos e vibrações.com uma largura máxima de 10 mm, mas não superior a 15 mm. Voltagem, classificações geralmente variam de 65 volts AC a 300 volts AC. Micro fusíveis com classificações de voltagem de até 450 volts DC também estão disponíveis.versõesSão tipicamente construídos em conformidade com a UL 248-14 e a CSA C22.2/No.248.14 ou IEC 60127-3, normas. Algumas séries também são oferecidas em versões MIL Spec.
Família de micro fusíveis
| Ao litel Subminiature Fuse Membro da Família | ||||
| - Não, não. | Voltagem | Soprar | Série | Observação |
| 1 | 250 V | Tempo de atraso | MTS | |
| 2 | 250 V | Ação de fato | FMI | |
| 3 | 300 V | Tempo de atraso | NTS | |
| 4 | 300 V | Ação de fato | NFS | |
| 5 | 350 V | Ação de fato | FMS | |
| 6 | 350 V | Tempo de atraso | TMS | |
| 7 | 250 V/300 V | Tempo de atraso | MTC | Tamanho pequeno |
Especificações
Catálogo | Ampère | Voltagem | Voltagem máxima | Fusão |
NFS0050A | 50 mA | 300 V | 555 | 0.02 |
NFS0100A | 100 mA | 300 V | 355 | 0.11 |
NFS0125A | 125 mA | 300 V | 323 | 0.12 |
NFS0160A | 160 mA | 300 V | 296 | 0.17 |
NFS0200A | 200 mA | 300 V | 272 | 0.21 |
NFS0250A | 250 mA | 300 V | 251 | 0.41 |
NFS0315A | 315 mA | 300 V | 237 | 0.63 |
NFS0400A | 400 mA | 300 V | 211 | 1.22 |
NFS0500A | 500 mA | 300 V | 202 | 2.34 |
NFS0630A | 630 mA | 300 V | 191 | 2.88 |
NFS0800A | 800 mA | 300 V | 172 | 3.92 |
NFS1100A | 1A | 300 V | 200 | 5.77 |
NFS1125A | 1.25A | 300 V | 200 | 8.34 |
NFS1160A | 1.6A | 300 V | 190 | 13.60 |
NFS1200A | 2A | 300 V | 170 | 25.90 |
NFS1250A | 2.5A | 300 V | 170 | 42 |
NFS1300A | 3A | 300 V | 165 | 45 |
NFS1315A | 3.15A | 300 V | 150 | 64 |
NFS1400A | 4A | 300 V | 130 | 92 |
NFS1500A | 5A | 300 V | 130 | 140 |
NFS1630A | 6.3A | 300 V | 130 | 208 |
NFS1800A | 8A | 300 V | 100 | 265 |
NFS2100A | 10A | 300 V | 100 | 295 |
Detalhes rápidos
• Tipo de acção rápida (F)
• Material: * Corpo: termoplástico UL94V0
* Pin: liga de cobre, revestido de estanho
Opcional: Revestido de ouro ou prata Disponível mediante pedido
• Elemento: liga de prata • Ampère nominal: 50mA - 10A
• Tensão nominal: 250 V e menos
• Normas: UL248-14
Baixa resistência interna Espaço PCB reduzido
Casca de protecção contra choques resistente a vibrações
Aplicação: TV, VCR, Monitor, Adaptador, Equipamento de Comunicação, Proteção e Segurança para Todos os Outros Pequenos Equipamentos
Substitua os micro fusíveis e fusíveis de cartucho convencionais
