Características

Especificações

Tipo de produto: Fusível Pico de sopro lento de chumbo por eixo subminiatura

Peso unitário: 4 gramas

Série: STB

Cor: Amarelo

Voltagem nominal: 125V/250V

Corrente nominal: 100mA-10A

Estilo da ligação: Axial

Parâmetros recomendados para solda manual: Temperatura do ferro de solda: 350 °C +/- 5 °C Tempo de aquecimento: 5 segundos no máximo.

Materiais: Corpo encapsulado, revestido com epoxi; fios de cobre revestidos com solda; produtos compatíveis com

Solderability: Método 208 do MIL-STD-202

Força de tração de chumbo: MIL-STD-202, Método 211, Condição de ensaio A (será capaz de suportar o ensaio de tração axial de 7

Temperatura de funcionamento: 55oC a +125oC (considerar uma nova classificação)

Choque.: MIL-STD-202, Método 213, Condição de ensaio I (pico de 100 G·s durante 6 milissegundos)

Aprovações da agência: UL, CUL, ROHS

Destacar:

fusível do pico do littelfuse

mini fusível inline

Informação básica

Lugar de origem: China

Marca: Ao littel

Certificação: UL,CUL,ROHS

Número do modelo: STB

Condições de Pagamento e Envio

Detalhes da embalagem: Volume/fita (pacote do defeito)

Tempo de entrega: 7 dias úteis

Termos de pagamento: T/T, MoneyGram, Western Union, Paypal, dinheiro

Habilidade da fonte: 1.000.000 partes pela semana

Galeria

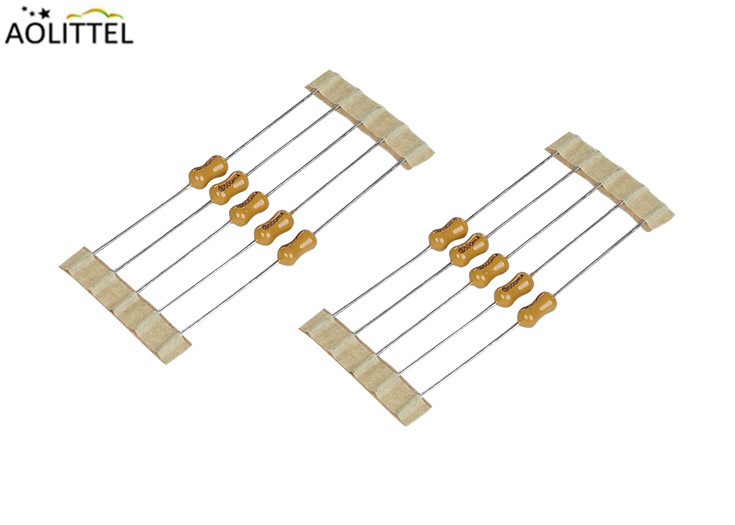

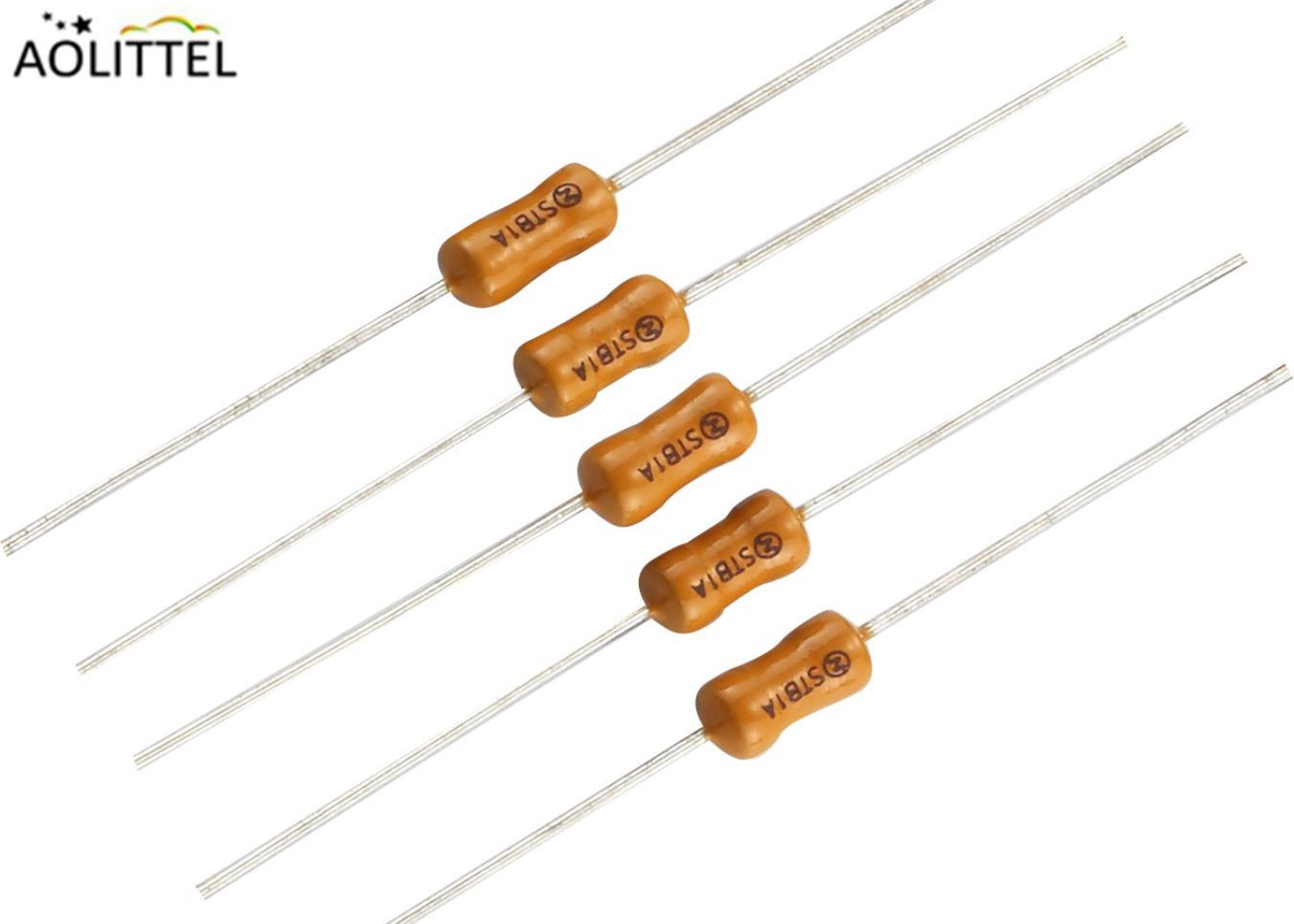

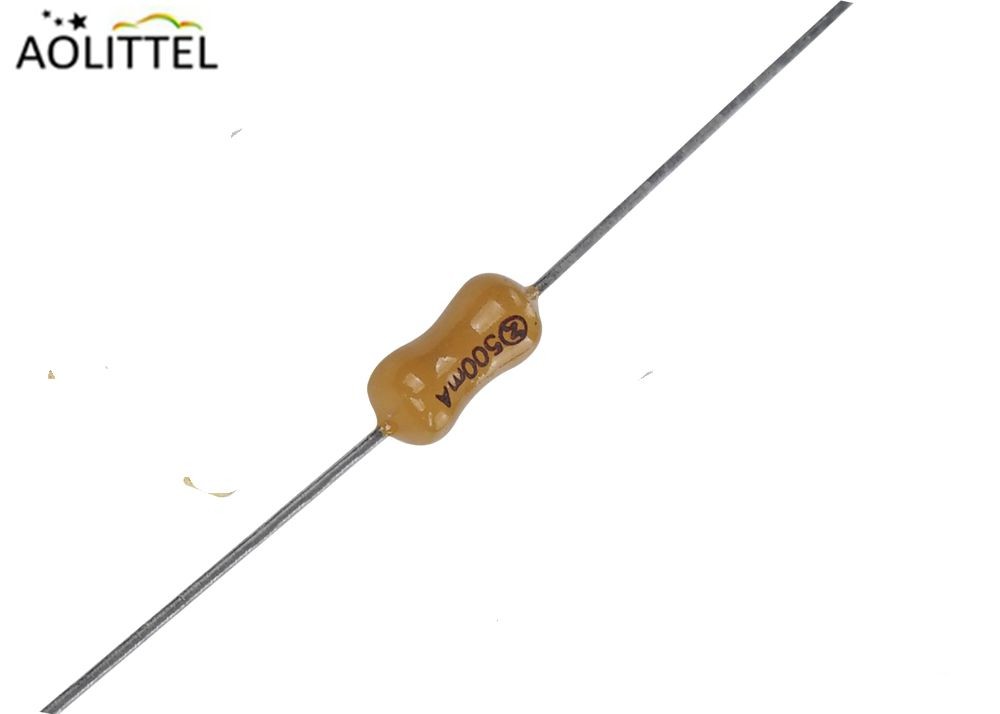

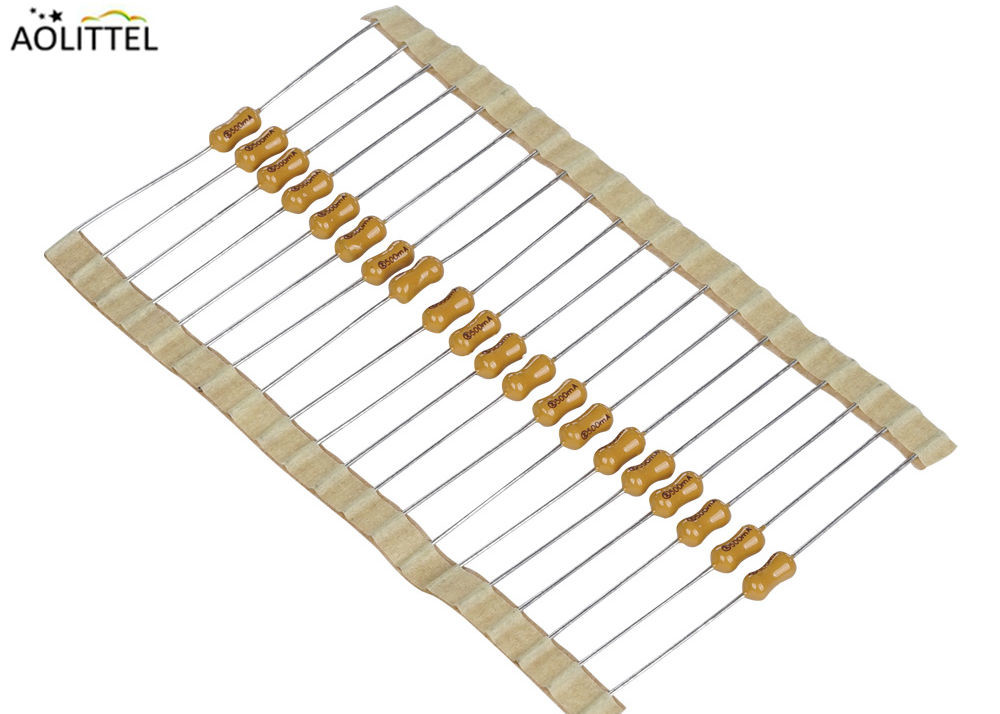

Sopro lento Leaded axial Subminiature Pico Fuse STB 125V 250V 3x8mm

Descrição de produto

Fusível Pico de sopro lento de chumbo por eixo subminiatura STB 125V 250V 3x8mm

Resumo

Ao litel pico fuse, por condução axial através de um buraco de sopro lento subminiatura fuse, alta temperatura encapsulamento epoxi, baixos valores de resistência, oferece em ambos ação rápida e sopro lento versão.A tensão nominal varia tipicamente entre 125 volts AC Os eixos radicais são personalizados em algumas séries dobrando os eixos axiais na posição para baixo.

Conclusão simples:

- Não, não, não.

Descarregar- Não.

Ao Little Pico Fuse Membro da Família
- Não, não.	Tamanho	Soprar	Voltagem	Série
1	3*8 mm	Sopro lento	125 V/250 V	STB
2	3*8 mm	Ação rápida	125 V/250 V	SFB
3	4*11 mm	Sopro lento	350 V	RTP
4	4*11 mm	Ação rápida	350 V	RFP

Sopro lento Leaded axial Subminiature Pico Fuse STB 125V 250V 3x8mm 1

Autorizações da Agência

Nomenclatura de tensão	Agência	Intervalo de amperes	Número do processo da agência
125 V/250 V	UL (em inglês)	100mA ~ 6,3A	E340427 ((JDYX2)
125 V/250 V	C-UL	100mA ~ 6,3A	E340427 ((JDYX8)

Tamanho do corpo e dimensão da fita (mm)

Especificação elétrica

Especificação,A=250V / B=125V,● Aprovado / ○ pendente
P/N	Classificação de amperes	Nomenclatura de tensão	Capacidade de quebra	I2Tmelting Integral ((A2.S)	Autorizações da Agência
P/N	Classificação de amperes	Nomenclatura de tensão	Capacidade de quebra	I2Tmelting Integral ((A2.S)	UL (em inglês)	CUL	PSE
STB0100A/B	100 mA	250 V/125 V	50A@125V/250VAC	0.01	●	●	○
STB0125A/B	125 mA	250 V/125 V	50A@125V/250VAC	0.02	●	●	○
STB0160A/B	160 mA	250 V/125 V	50A@125V/250VAC	0.04	●	●	○
STB0200A/B	200 mA	250 V/125 V	50A@125V/250VAC	0.06	●	●	○
STB0250A/B	250 mA	250 V/125 V	50A@125V/250VAC	0.09	●	●	○
STB0300A/B	300 mA	250 V/125 V	50A@125V/250VAC	0.12	●	●	○
STB0315A/B	315 mA	250 V/125 V	50A@125V/250VAC	0.15	●	●	○
STB0375A/B	375 mA	250 V/125 V	50A@125V/250VAC	0.19	●	●	○
STB0400A/B	400 mA	250 V/125 V	50A@125V/250VAC	0.31	●	●	○
STB0500A/B	500 mA	250 V/125 V	50A@125V/250VAC	0.46	●	●	○
STB0630A/B	630 mA	250 V/125 V	50A@125V/250VAC	0.78	●	●	○
STB0750A/B	750 mA	250 V/125 V	50A@125V/250VAC	0.93	●	●	○
STB0800A/B	800 mA	250 V/125 V	50A@125V/250VAC	1.1	●	●	○
STB1100A/B	1A	250 V/125 V	50A@125V/250VAC	1.3	●	●	○
STB1125A/B	1.25A	250 V/125 V	50A@125V/250VAC	2.6	●	●	○
STB1150A/B	1.5A	250 V/125 V	50A@125V/250VAC	3.1	●	●	○
STB1160A/B	1.6A	250 V/125 V	50A@125V/250VAC	3.9	●	●	○
STB1200A/B	2A	250 V/125 V	50A@125V/250VAC	7.2	●	●	○
STB1250A/B	2.5A	250 V/125 V	50A@125V/250VAC	12	●	●	○
STB1300A/B	3A	250 V/125 V	50A@125V/250VAC	15	●	●	○
STB1315A/B	3.15A	250 V/125 V	50A@125V/250VAC	19	●	●	○
STB1350A/B	3.5A	250 V/125 V	50A@125V/250VAC	24	●	●	○
STB1400A/B	4A	250 V/125 V	50A@125V/250VAC	29	●	●	○
STB1500A/B	5A	250 V/125 V	50A@125V/250VAC	59	●	●	○
STB1630A/B	6.3A	250 V/125 V	50A@125V/250VAC	90	●	●	○

Refere-se ao padrão de fusão por fusível

Percentagem de Ampère(em)	Tempo de sopro
100% * Em	4 horas Min
200% * Em	60 segundos Max.

Principais características

• Melhorar a resistência ao impacto
• Dimensões em miniatura
• Largo intervalo de corrente (0,1A - 10A)
• Reavaliação de baixa temperatura

• Fornecimento direto da fábrica para reduzir facilmente os custos

•Forte apoio técnico com P & D com mais de 10 anos de experiência na indústria de fusíveis

Dados ambientais

Resistência a choques:	O método de ensaio deve ser aplicado em todas as unidades de ensaio, incluindo as unidades de ensaio que se encontram em conformidade com o anexo III.
Resistência à vibração:	MIL-STD-202, Método 201 (10-55 Hz x 3 eixos/ sem carga)
Resistência à humidade:	Método 106 do MIL-STD-202F
Resistência térmica à solda:	MIL-STD-202, Método 210 Lado superior (260oC, 20 s)
Spray de sal:	MIL-STD-202, Método 101, Condição de ensaio B (48 horas)
Soldabilidade	MIL-STD-202, método 208H
Temperatura de funcionamento:	-55oC a 125oC

Embalagem

Tipo de embalagem

Descrição

Tela

3000 peças por caixa interna ((L275±2 * W80±2 * H70±2)

10 caixas internas por embalagem ((L420±5 * W290±5 * H160±5)

Em granel

500 peças por saco de poliéster;

10 sacos de polipropileno por caixa interna ((L240±2 * W170±2 * H110±2);

4 caixas internas por embalagem ((L390±5 * W240±5 * H250±5)

Display de equipamento

Sopro lento Leaded axial Subminiature Pico Fuse STB 125V 250V 3x8mm 4

Ao litel subminiatura máquina de fitas de cinta x 10 conjunto

Sopro lento Leaded axial Subminiature Pico Fuse STB 125V 250V 3x8mm 5

6125/1808/2410 SMD Máquina de produção de fusíveis totalmente automática x 30 conjuntos

Sopro lento Leaded axial Subminiature Pico Fuse STB 125V 250V 3x8mm 6

Máquina revestida de estanho x 10 conjuntos

Sopro lento Leaded axial Subminiature Pico Fuse STB 125V 250V 3x8mm 7

Máquina de revestimento totalmente automática x 8 conjuntos
