Descrição

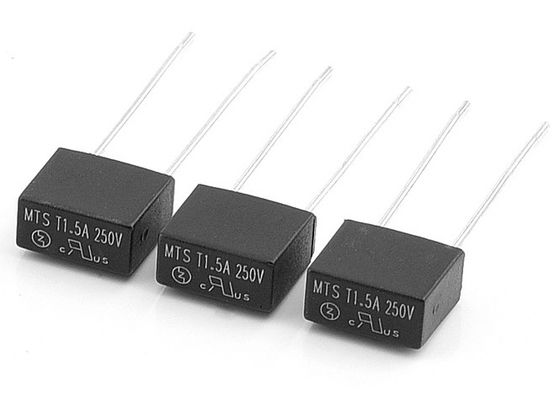

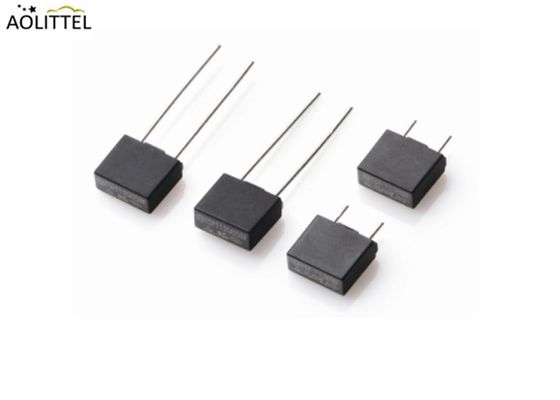

O Ao pouco fusível Subminiature de MTS está no através-furo radial leaded e do intervalo, ele é international aceitado para a proteção preliminar e secundária da sobrecarga desde projetado a IEC 60127-3, cobre 4 e pode montar no PWB ou na tomada no suporte de BK/PCS diretamente, também junto com a capacidade alta do withstand do inrush. Hoje em dia, a tecnologia de SMT tornou-se madura e a tendência seria fabricação de SMT e o prodcut seria menor e menor, o Ao pouco fusível subminiature de MTS é compatível com a solda leaded e sem chumbo do reflow e da onda. Recentemente, nós igualmente desenvolvemos o tamanho menor do produto novo e a alta tensão type-300V/350V, contacta-nos para obter a informações adicionais.
________________________________________________________________________
Download______
| Ao pouco membro da família Subminiature do fusível | ||||
| Não. | Tensão | Sopro | Série | Observação |
| 1 | 250V | Retardação de tempo | MTS | |
| 2 | 250V | Fato-atuação | MFS | |
| 3 | 300V | Retardação de tempo | NTS | |
| 4 | 300V | Fato-atuação | NFS | |
| 5 | 350V | Fato-atuação | FMS | |
| 6 | 350V | Retardação de tempo | TMS | |
| 7 | 250V/300V | Retardação de tempo | MTC | Mini tamanho |
Vista geral da agência
|
Agência |
Escala do ampère |
Número de arquivo da agência |
| UR | 50mA ~ 6.3A | E340427 (JDYX2) |
| C-UR | 50mA ~ 6.3A | E340427 (JDYX8) |
| VDE | 50mA ~ 6.3A | 40039420 |
| CQC | 50mA ~ 6.3A | CQC16012154495 |
| PSE | 50mA ~ 6.3A | PSE16021073 |
| KC | 50mA ~ 6.3A | SU05052-16004/16005/16006 |
Vantagens
• Solderability: Método 9 de EIA-186-9E
• Vibração de alta frequência: MIL-STD-202F, método 201A
• Temperatura de funcionamento: -55°C a +125°C
• Resistência térmica de solda: 260°C, segundo 10. máximo (IEC 60068-2-20)
• Exigências de espaço reduzidas do PWB
• Versões solderable ou de encaixe diretas
• Internacionalmente aprovado
• Baixa resistência interna
• Embalagem segura de choque
• Vibração resistente
• Disponível de 0.050à 10A
• A produção totalmente automático pela máquina pode manter-se competitivo
Características elétricas
● aprovado
○ pendente
|
Número da peça. |
Ampère Avaliação |
Tensão Avaliação |
Tensão máxima Gota (milivolt) |
Mim2TMelting Integral (A2. S) |
Aprovações da agência |
||||
| UL | VDE | CQC | PSE |
KC
|
|||||
| MTS0050A | 50mA | 250V | 555 | 0,02 | ● | ○ | ○ | ○ | ○ |
| MTS0100A | 100mA | 250V | 355 | 0,11 | ● | ○ | ○ | ○ | ○ |
| MTS0125A | 125mA | 250V | 323 | 0,12 | ● | ○ | ○ | ○ | ○ |
| MTS0160A | 160mA | 250V | 296 | 0,17 | ● | ○ | ○ | ○ | ○ |
| MTS0200A | 200mA | 250V | 272 | 0,21 | ● | ○ | ○ | ○ | ○ |
| MTS0250A | 250mA | 250V | 251 | 0,41 | ● | ○ | ○ | ○ | ○ |
| MTS0315A | 315mA | 250V | 237 | 0,63 | ● | ○ | ○ | ○ | ○ |
| MTS0400A | 400mA | 250V | 211 | 1,22 | ● | ○ | ○ | ○ | ○ |
| MTS0500A | 500mA | 250V | 202 | 2,34 | ● | ● | ● | ● | ● |
| MTS0630A | 630mA | 250V | 191 | 2,88 | ● | ○ | ○ | ○ | ○ |
| MTS0800A | 800mA | 250V | 172 | 3,92 | ● | ○ | ○ | ○ | ○ |
| MTS1100A | 1A | 250V | 200 | 5,77 | ● | ● | ● | ● | ● |
| MTS1125A | 1.25A | 250V | 200 | 8,34 | ● | ○ | ○ | ○ | ○ |
| MTS1160A | 1.6A | 250V | 190 | 13,60 | ● | ● | ● | ● | ● |
| MTS1200A | 2A | 250V | 170 | 25,90 | ● | ● | ● | ● | ● |
| MTS1250A | 2.5A | 250V | 170 | 42 | ● | ● | ● | ● | ● |
| MTS1300A | 3A | 250V | 165 | 45 | ● | ○ | ○ | ○ | ○ |
| MTS1315A | 3.15A | 250V | 150 | 64 | ● | ● | ● | ● | ● |
| MTS1400A | 4A | 250V | 130 | 92 | ● | ○ | ○ | ○ | ○ |
| MTS1500A | 5A | 250V | 130 | 140 | ● | ● | ● | ● | ● |
| MTS1630A | 6.3A | 250V | 130 | 208 | ● | ● | ● | ● | ● |
| MTS1800A | 8A | 250V | 100 | 265 | ○ | ○ | ○ | ○ | ○ |
| MTS2100A | 10A | 250V | 100 | 295 | ○ | ○ | ○ | ○ | ○ |
Características de fusão
|
% da avaliação do ampère (dentro) |
Tempo de sopro |
| 150%* dentro | um mínimo de 60 minutos |
| 210%* dentro | 2 máximos mínimos |
| 275%* dentro | 400 ms~10 s |
| 400%* dentro | 150 ms~3 s |
| 1000%* dentro | Senhora 20 ms~150 |
Dimensão no milímetro
Empacotamento
seguintes artigos da.The indicados na etiqueta:
Número da peça, avaliações (tensão, atuais), tipo e marca de interrupção da segurança.
b. Quantidade da embalagem
A:
Embalagem maioria:
Volume 1000 PCes dentro pelo saco poli;
5 sacos polis dentro pela caixa interna (L240±2 * W170±2 * H110±2);
4 caixas internas dentro pela caixa exterior (L240±2 * W170±2 * H110±2)
Peso: 16.5kg/Carton
B:
Embalagem gravada:
1000 PCes pela caixa interna (L328±2 * W197±2 * H40±2)
10 caixas internas pela caixa exterior (L580±5 * W360±5 * H230±5)
Peso: 9.5kg/Carton
Teste seguro
| Materiais | Base/tampão: Brown termoplástico PA 6,6 da poliamida, UL 94 V-0 Pinos redondos: Cobre, estanhado |
| Força da tração da ligação | 10 N (IEC 60068-2-21) |
| Solderability | 260ºC, ≤ 3s. (Onda) 350ºC, ≤ 1s. (Ferro de solda) |
| Calor de solda Resistência |
260ºC, 10s. (IEC 60068-2-20) 350ºC, 3s. (Ferro de solda) |
| Temperatura de funcionamento | -40ºC a +85ºC (considere a re-avaliação) |
| Categoria climática | dias -40ºC/+85ºC/21 IEC 60068-1, - 2-1, - 2-2, - 2-78) |
| Circunstâncias conservadas em estoque | +10ºC a +60ºC ≤ 75% do RH anualmente médio, sem orvalho, valor máximo por 30 dias-95% |
| Vibração Resistência |
24 ciclos em 15 Min. cada (IEC 60068-2-6) 10 - 60 hertz em 0,75 milímetros de amplitude 60 - 2000 hertz na aceleração 10G's |
